ساخت اسپیکر بلوتوث شما به شما امکان سفارشیسازی و تغییر آن بر اساس نیازهایتان را میدهد، همانطور که لذت و رضایت خلق چیزی با دستان خودتان را نیز به همراه دارد. البته، رفتن به هر فروشگاهی و خرید یک دستگاه آسانتر است، اما در این کار هیچ لذت و خوشحالی نیست.
ساختن بلندگوی بلوتوث شما به شما امکان سفارشیسازی و تغییر آن بر اساس نیازهایتان را میدهد، همراه با لذت و رضایتی که از ایجاد چیزی با دستان خودتان حاصل میشود. بله، خرید یک دستگاه از هر فروشگاهی راحتتر است، اما لذت آن را ندارد.
اگر دوست دارید دستهای خود را به کار بگیرید، زمان خلاق شدن و ساختن بلندگوی بلوتوث منحصر به فرد خودتان است که میتوانید از آن برای پخش آهنگهای دلخواه خود استفاده کنید و دوستانتان را تحت تأثیر قرار دهید. شاید پرسش کنید از کجا شروع کنیم. خوب، ابتدا باید تمام قطعات را در اختیار داشته باشید.
چه چیزهایی نیاز دارید

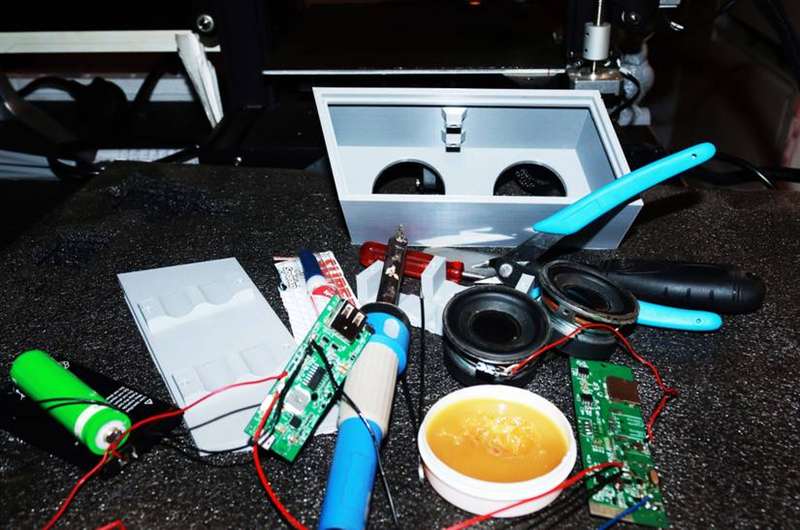

برای ساخت بلندگوی سفارشی بلوتوث خود به قطعات زیر نیاز خواهید داشت:
- دو اسپیکر کوچک
- برد تقویتکننده بلوتوث
- سیستم شارژ باتری
- یک یا دو باتری قابل شارژ ۱۸۶۵۰
- چاپگر سهبعدی و فیلامنت (اگر بخواهید میتوانید بهجای آن از چوب استفاده کنید)
- ابزارهای مونتاژ (سیمها، پیچها، پیچگوشتی، چسب فوقالعاده و آهنداز)
مرحله ۱: آمادهسازی جعبه بلندگو
شما میتوانید جعبه بلندگوی خود را به روشهای مختلفی آماده کنید؛ رایجترین روش استفاده از چوب یا سایر مواد است. برای این پروژه، از چاپ سهبعدی استفاده میکنیم که نیاز به اندازهگیریهای دقیق را از بین میبرد.
بهدلیل استفاده از JINGERL full-range speaker دو اینچی، میتوانیم بهسرعت یک جعبه چاپپذیر سازگار از وبسایتهای فایلهای رایگان چاپ سهبعدی دریافت کنیم. در این پروژه، از محفظهٔ بلندگوی بلوتوث Retro ساخته شده توسط Mediamilan استفاده میکنیم؛ فایلها را از Thingiverse دانلود کنید. اگر نتوانستید کیس سازگار با بلندگوهای خود بیابید، میتوانید خودتان را در نرمافزار مدلسازی سهبعدی ایجاد کنید.
مرحله ۲: دانلود و آمادهسازی فایلها برای چاپ سهبعدی

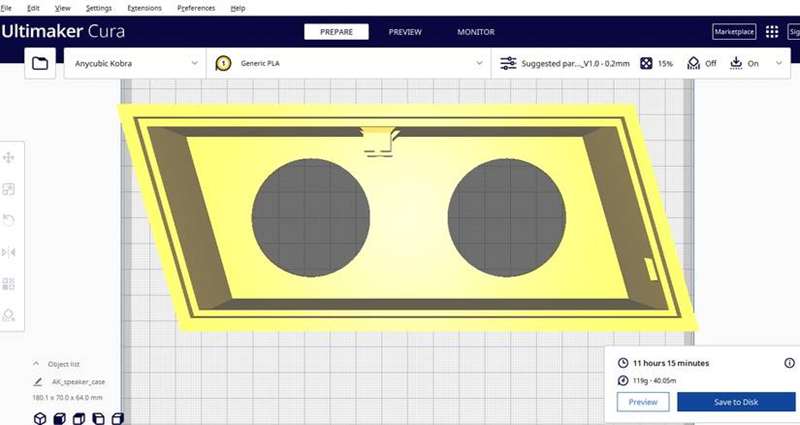

هنگامی که بهترین جعبه بلندگو را انتخاب کردید یا در یک نرمافزار CAD آن را طراحی کردید، اکنون زمان آمادهسازی آن برای چاپ سهبعدی است. برای این کار باید از یک برشدهنده چاپگر سهبعدی مانند Cura استفاده کنید تا یک فایل G‑code که چاپگر سهبعدی میتواند درک کند، تولید کنید.
اطمینان حاصل کنید که هر چهار بخش را برش میدهید: نگهدارنده باتری، درب پشت بلندگو، کیس بلندگو، و تزئینات بلندگو. پس از اتمام برش، فایل G‑code خود را ذخیره کنید و به چاپگر بفرستید.

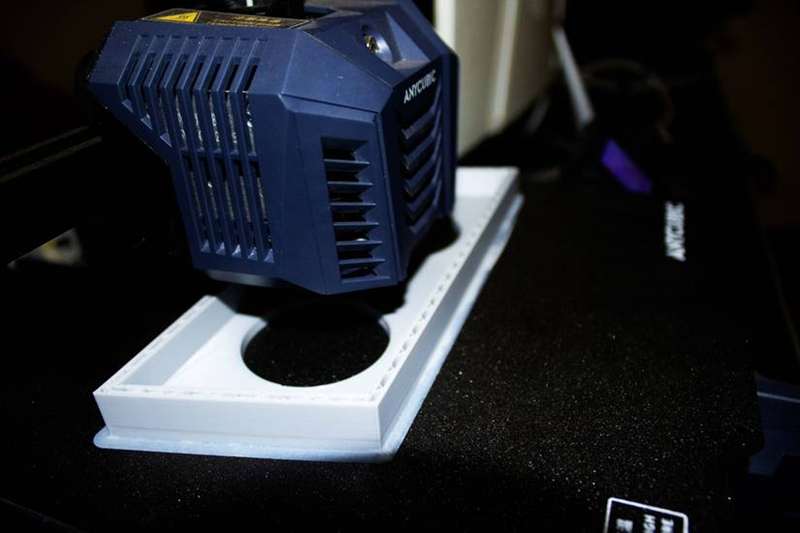

مرحله ۳: چاپ سهبعدی جعبه بلندگوی بلوتوث

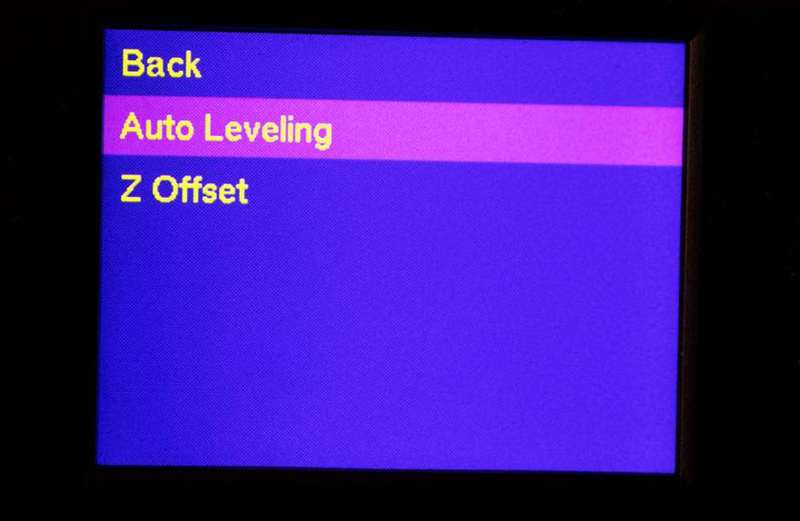

برای شروع چاپ سهبعدی، باید چاپگر خود را با تسطیح بستر چاپگر سهبعدی و تنظیم جابجایی بستر آماده کنید. برخی چاپگرهای سهبعدی تنها نیاز دارند تا سطحبندی خودکار بستر را از روی صفحه انتخاب کنید و خود بهطور خودکار بستر را سطح میکند (همانطور که در ادامه نشان داده شده) بنابراین نیازی به انجام این کار بهصورت دستی ندارید.

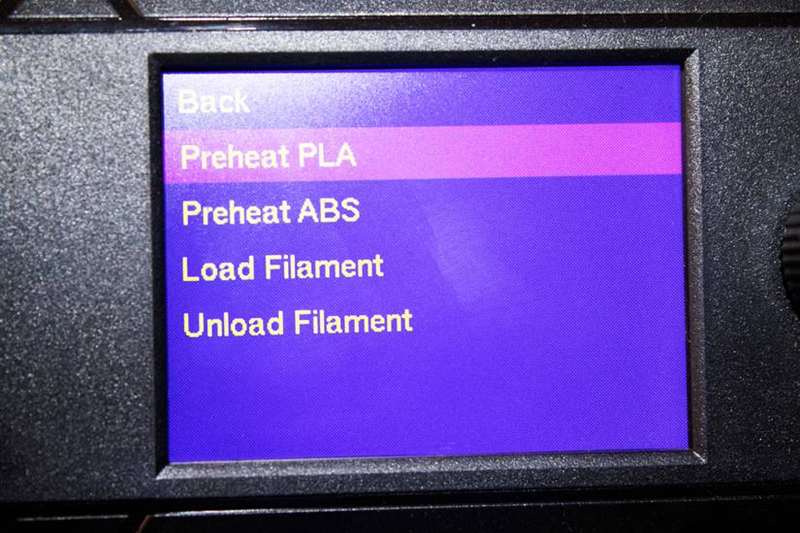

سایر تنظیمات پایه اما مهمی نیز وجود دارد که میتوانید استفاده کنید، مانند Z‑offset و گرمکردن پیشزمینهٔ فیلامنت. برای تنظیم Z‑offset، به Menu > Leveling بروید و Z‑offset را انتخاب کنید. ارتفاع را تنظیم کنید تا تنظیم صحیح برای دستگاه خود پیدا کنید. سپس Preheat PLA (مادهای که استفاده خواهیم کرد) را انتخاب کنید.

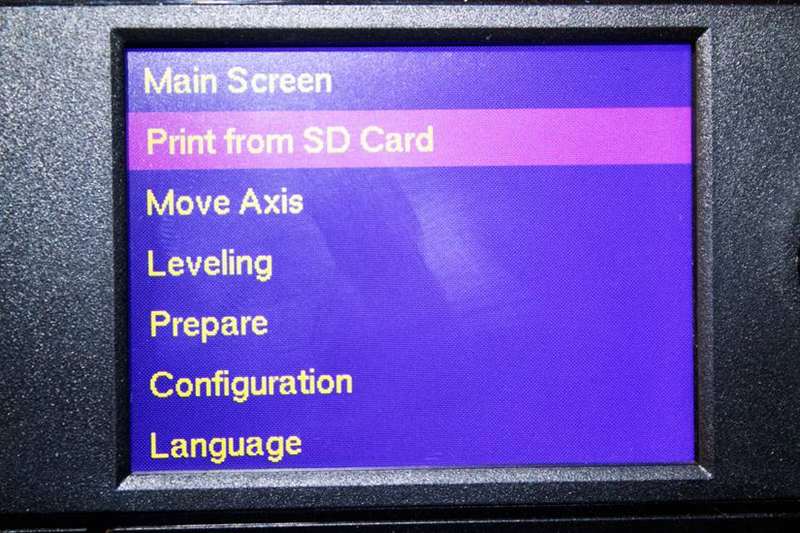

اگر از ABS استفاده میکنید، میتوانید بهجای آن Preheat ABS را انتخاب کنید. تنظیمات بیشتری در Menu > Prepare میتوانید پیدا کنید. در نهایت به Print from SD Card از منوی گزینهها بروید، مدل خود را انتخاب کنید و چاپ سهبعدی را شروع کنید.

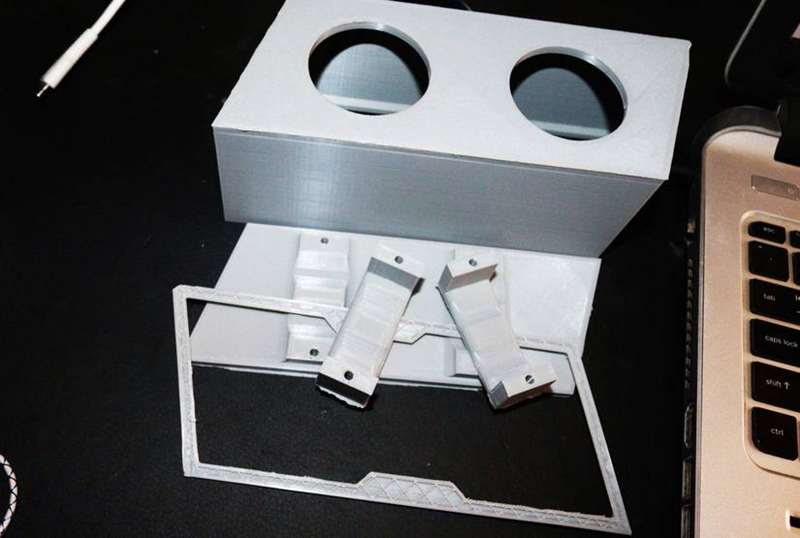

تنظیمات بسته به چاپگر متفاوت خواهد بود، بنابراین تنظیمات شما ممکن است دقیقاً مشابه مثال ما نباشد. پس از اتمام چاپ سهبعدی، باید قطعات نشان داده شده در زیر را داشته باشید.

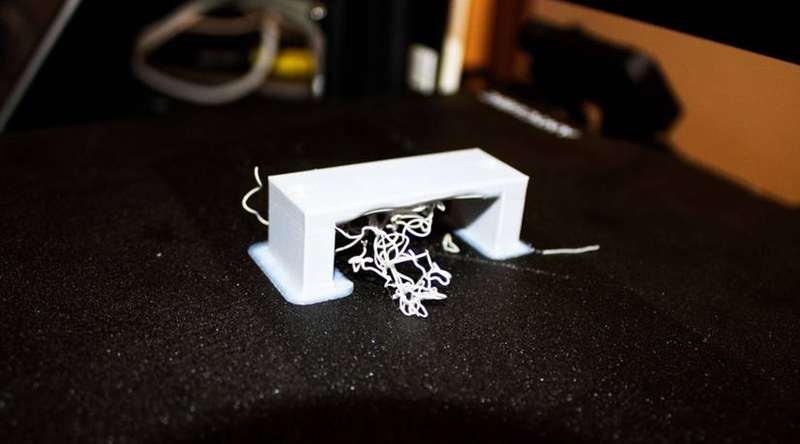

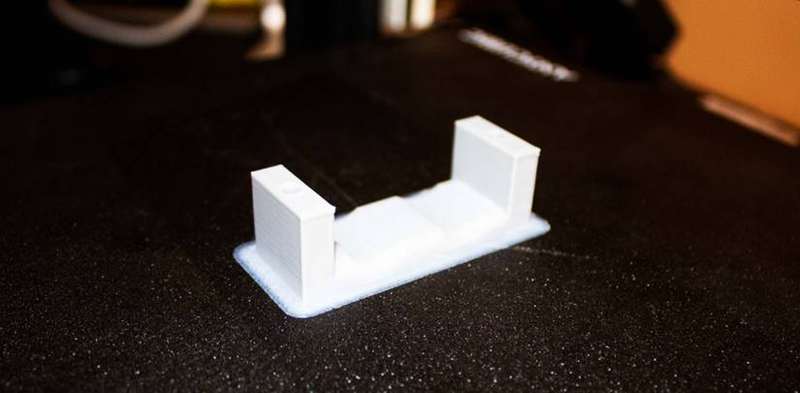

هنگام چاپ سهبعدی نگهدارندههای باتری، بهخاطر داشته باشید که شیء را در برشدهنده بچرخانید تا دو گوشه آن به سمت بالا باشد. اگر انتخاب کنید که هنگام چاپ به سمت پایین باشند، باید با تنظیمات بازی کنید تا تنظیم کامل را بدست آورید؛ در غیر این صورت، همانطور که در زیر نشان داده شده، خراب خواهد شد.
اگر آن را با زاویهٔ مناسب تنظیم کنید، نیازی به اعمال تنظیمات ویژه نیست، زیرا چاپگر بهراحتی آن را پردازش میکند، همانطور که در زیر نشان داده شده.
مرحله ۴: پایانکاری و رنگآمیزی چاپهای سهبعدی

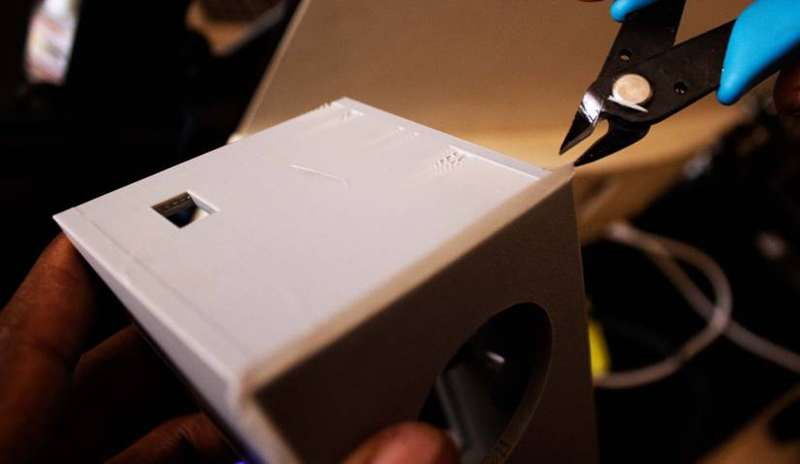

پس از اتمام چاپ سهبعدی، میتوانید با حذف مواد زائد و اطمینان از صافی لبهها شروع کنید. اگر کاغذ سافل دارید، میتوانید از آن برای صیقل چاپ و حذف نواقص سطح استفاده کنید.

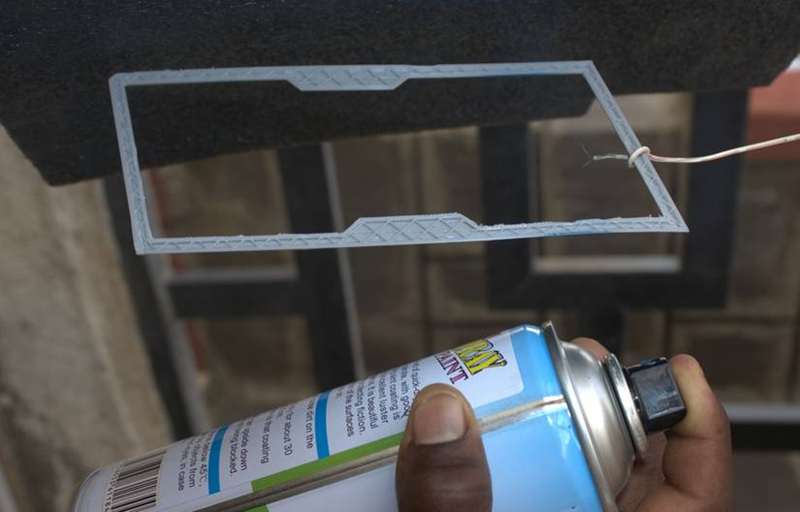

سپس میتوانید آن را بر اساس ظاهر دلخواه رنگآمیزی کنید. در مورد ما، قسمت بیرونی جلو را آبی رنگ میکنیم. برای شروع رنگآمیزی، ابتدا یک پرایمر روی چاپ بزنید تا سطح بهتری برای چسباندن رنگ فراهم شود. پس از خشک شدن پرایمر، زمان اعمال رنگ است.

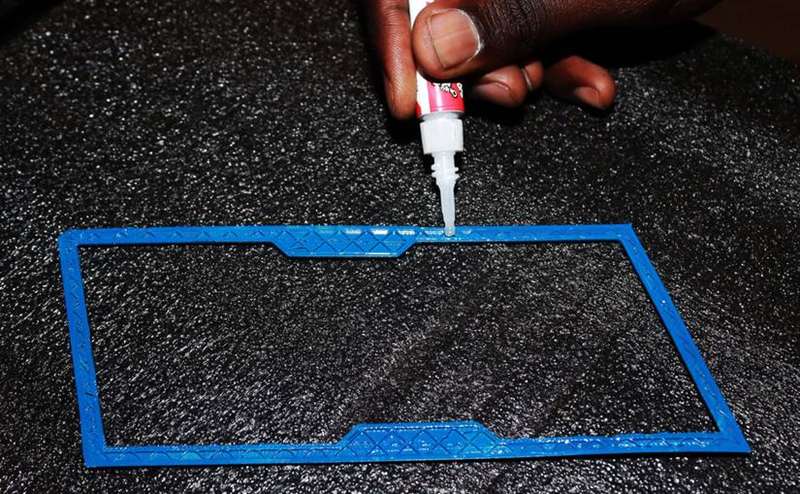

میتوانید از رنگ آکریلیک یا رنگ اسپری استفاده کنید، بسته به ترجیحتان. حتماً لایههای نازکی رنگ بزنید تا از ریختن و خطوخم جلوگیری شود. پس از رنگآمیزی، باید چسب را دور آن بزنید، همانطور که در زیر نشان داده شده.
چسب کمک میکند تا تزئینات جلویی به راحتی به جعبه بلندگوی بلوتوث بچسبند.
مرحله ۵: اتصال تقویتکننده به بلندگوها

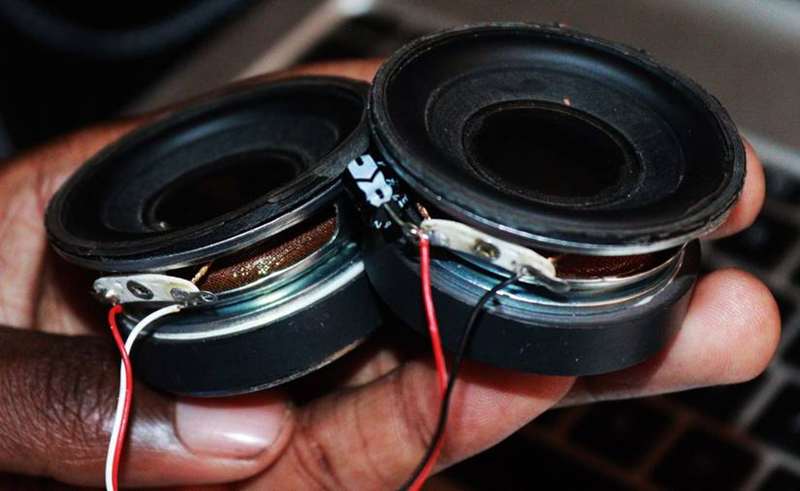

یک برد تقویتکننده صوتی تهیه کنید—مثلاً برد تقویتکننده مینی 3.7V 5V—که برای بلندگوهای DIY طراحی شده است. همانطور که در بالا نشان داده شد، چهار سیم بگیرید و به تقویتکننده وصل کنید. اطمینان حاصل کنید که بهدرستی ثابت شوند؛ یعنی سیم مثبت باید به پایهٔ مثبت تقویتکننده متصل شود. سپس آن سیمها را به دو بلندگو وصل کنید، همانطور که در زیر نشان داده شده.
این مرحلهای حیاتی است زیرا پایهٔ بلندگوی شما خواهد بود.
مرحله ۶: اتصال باتری به سیستم شارژ
سیستم شارژ که استفاده خواهیم کرد یک برد PCB شارژر پاوربانک است که در eBay موجود است، زیرا ارزانتر است. اگر پاوربانکی که دیگر استفاده نمیکنید و سیستم شارژ آن بهخوبی کار میکند، میتوانید آن را جداسازی کنید و سیستم شارژ آن را برای بلندگوی بلوتوث خود به کار ببرید.

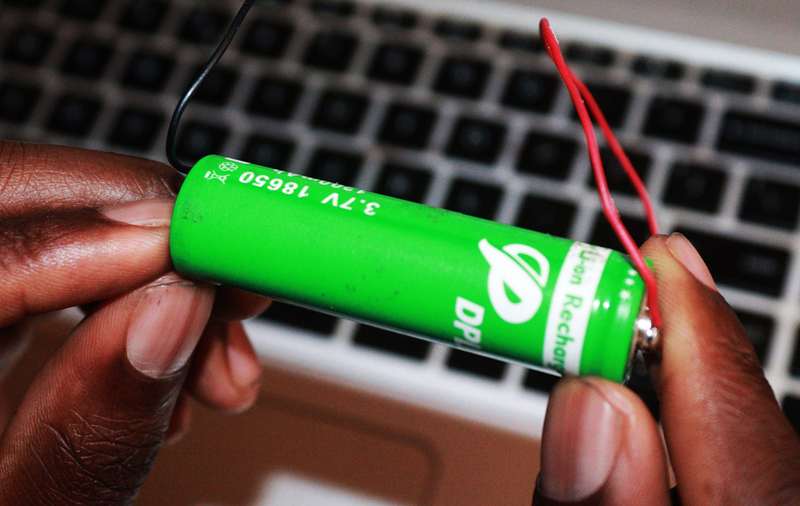

برای اتصال باتری، ابتدا دو سیم را به پایهٔ مثبت و منفی باتری وصل کنید، همانطور که در زیر نشان داده شده.

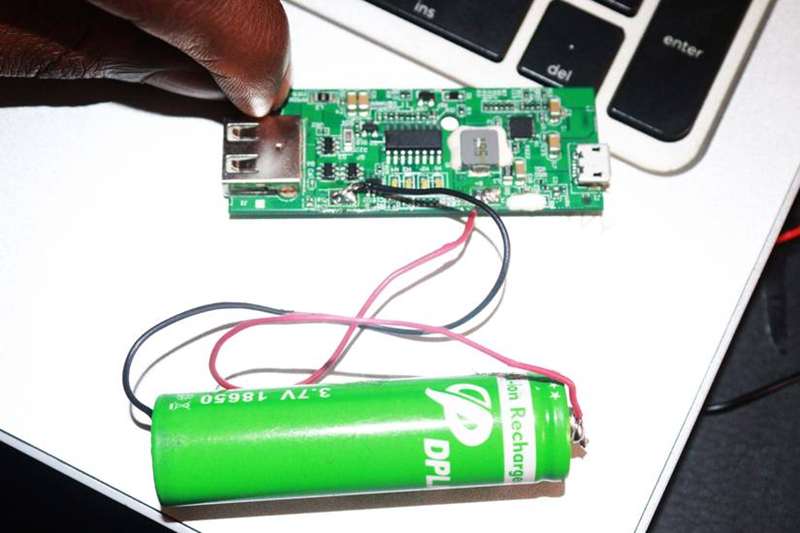

سپس دو سیم را به سیستم شارژ وصل کنید، هرکدام به ترمینال مربوطه، همانطور که در زیر نشان داده شده.

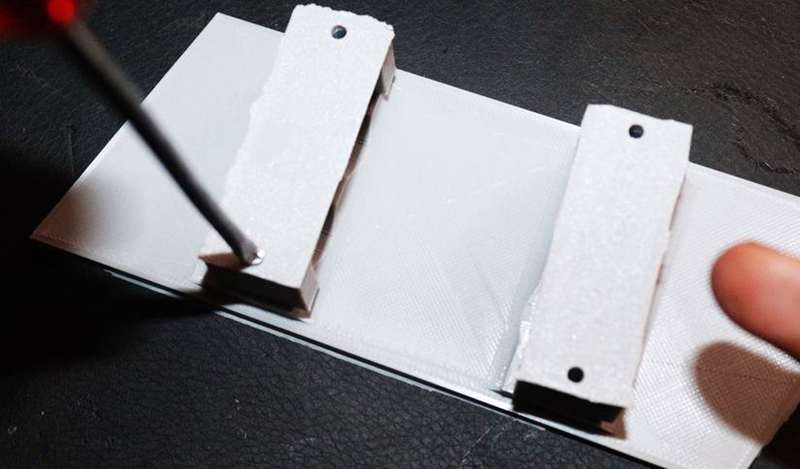

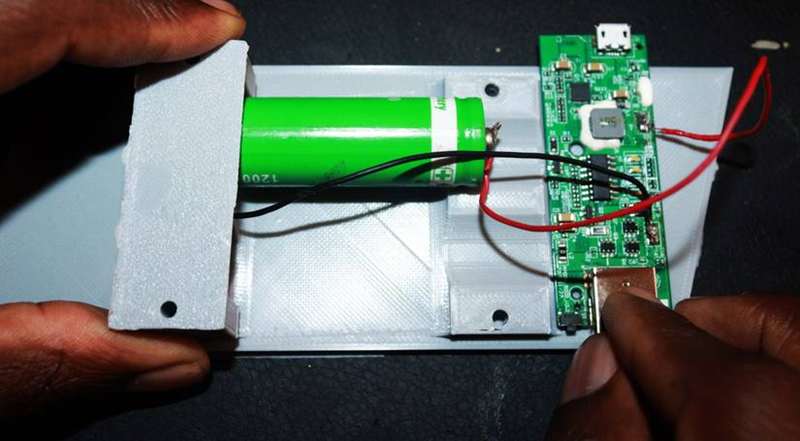

سپس چهار پیچ بگیرید و از آنها برای نصب نگهدارندههای باتری به تریم بلندگو استفاده کنید.
پس از آن، باتری را بردارید و در نگهدارنده قرار دهید، همانطور که در زیر نشان داده شده.
نگهدارنده باتری دو باتری را میپذیرد، بنابراین میتوانید یک باتری دوم اضافه کنید. مطمئن شوید که تمام طرفها را با پیچها محکم میکنید.

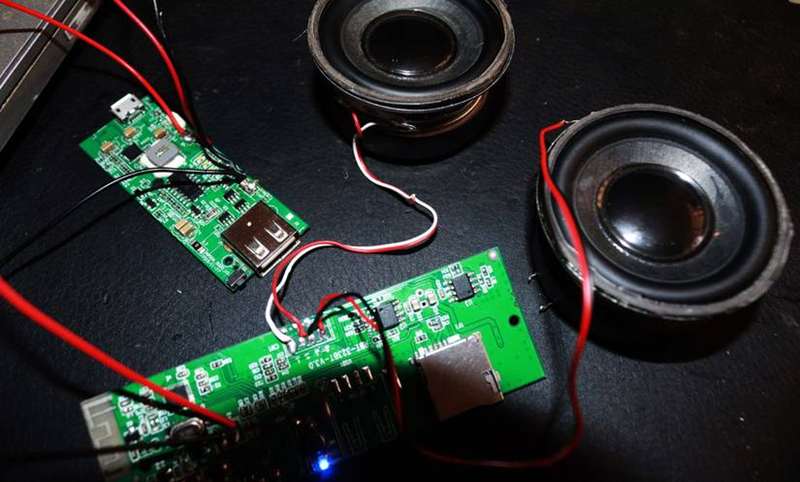

مرحله ۷: اتصال تقویتکننده به سیستم شارژ
ما از سیمها و آهنداز برای انجام اتصالها استفاده میکنیم. همچنین میتوانید از فلکس لحیمکاری استفاده کنید تا قطعه را تمیز کرده و اتصال قوی بین سیمها و سطح را تضمین کنید. پس از اعمال مقدار مناسب فلکس، آهنداز خود را گرم کنید و سپس به لحیمکاری اتصالات بپردازید.
پس از ذوب شدن لحیم و قرار گرفتن در جای خود، آهنداز را بردارید و اجازه دهید لحیم خنک شود. در نهایت، اتصال لحیم را بررسی کنید تا مطمئن شوید که ثابت است. وقتی همه چیز درست باشد، باید سیگنال آبی روی تقویتکننده ببینید.
مرحله ۸: قرار دادن تمام قطعات در جعبه

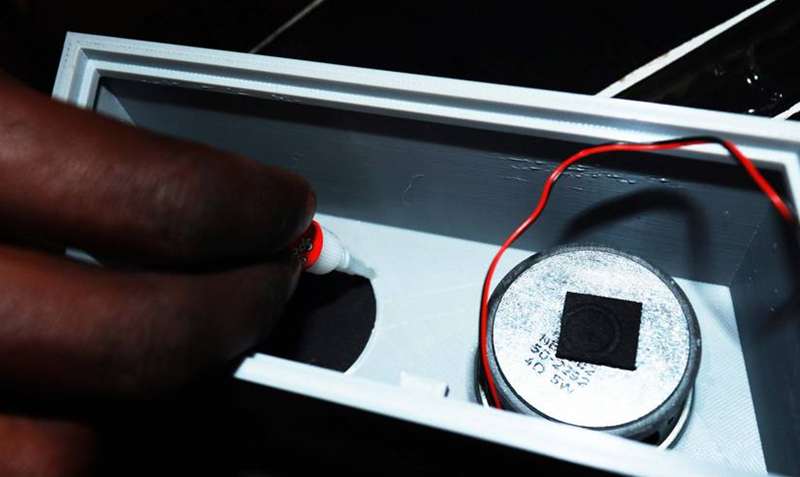

دو بلندگو را در جعبه بلندگو قرار دهید و با استفاده از چسب فوقالعاده آنها را ثابت کنید، همانطور که در زیر نشان داده شده.

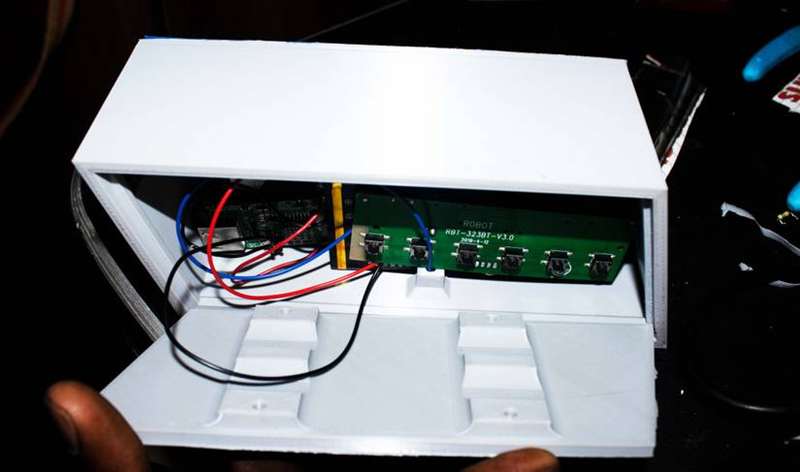

حتی اگر بلندگوها بهخوبی در کیس جا بگیرند، استفاده از چسب فوقالعاده برای ثابت کردن آنها مهم است تا از جابجا شدن یا ارتعاش بیش از حد جلوگیری شود، که میتواند کیفیت صدا را تحت تاثیر قرار دهد. سیستم شارژ، باتریها و تقویتکننده را در کیس بلندگو قرار دهید، همانطور که در زیر نشان داده شده.
در هنگام انجام این کار، مراقب باشید که هیچ سیمی قطع نشود. پس از قرار دادن همه قطعات، آماده استفاده از یک بلندگوی بلوتوث کارآمد خواهید بود.
مرحله ۹: جفتسازی و تست بلندگوی شما
وقتی با استفاده از دکمهٔ سوئیچ روی تقویتکننده، بلندگو را روشن کنید و سیگنال آبی را ببینید، خودبهخود در حالت بلوتوث خواهد بود. سپس میتوانید با تلفن یا لپتاپ خود آن را جفت کنید.

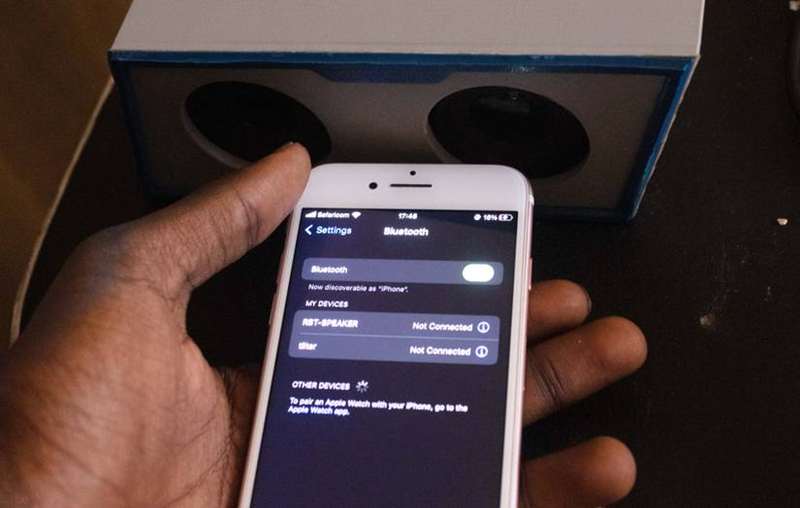

برای شروع جفتسازی، بلوتوث را در تلفن یا لپتاپ خود روشن کنید؛ باید نام بلندگو نمایش داده شود. پس از جفت شدن، چند آهنگ پخش کنید تا مطمئن شوید همه چیز بهدرستی کار میکند.

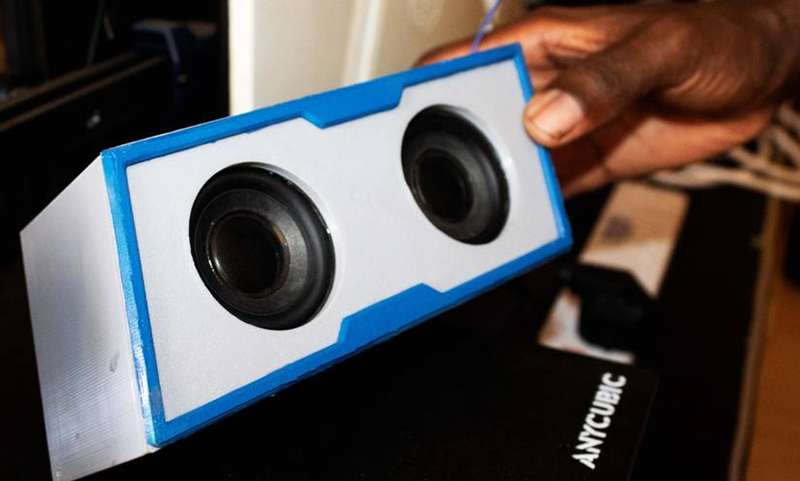

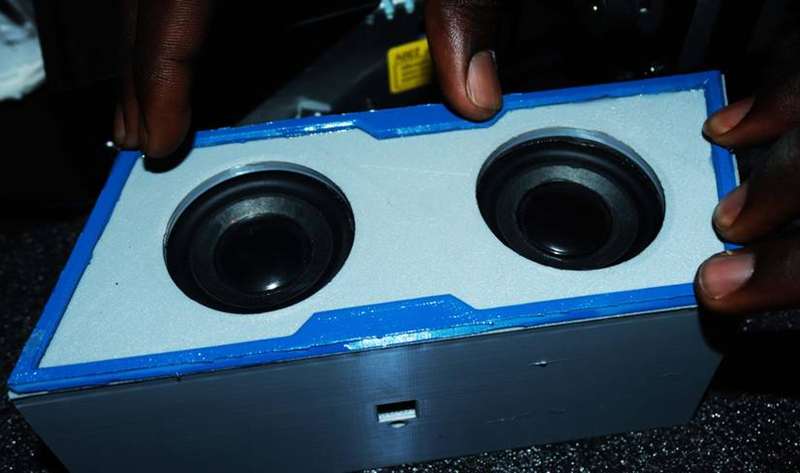

از یک بلندگوی DIY بلوتوث کارآمد لذت ببرید
ساخت بلندگوی بلوتوث خود یک راه عالی برای صرفهجویی در هزینه و لذتبردن است. همچنین میتوانید چیزی منحصر به فرد بسازید؛ تنها محدودیت imagination شماست. نکتهٔ مثبت این است که اکثر قطعاتی که برای ساخت این بلندگو فهرست کردهایم، با قیمت کم در دسترس هستند.
اگر به چاپگر سهبعدی دسترسی ندارید، میتوانید محفظهٔ بلندگوی خود را با چوب بسازید. فقط مطمئن شوید که اندازهگیریهای دقیق انجام دهید تا همه چیز بهدرستی جا بگیرد.
