تبدیل عکسها به مدلهای سهبعدی
دانستن نحوه مدلسازی یک قطعه در نرمافزارهای CAD یا طراحی سهبعدی یک مساله است، اما حتی اگر ماهر باشید، وقتی قطعهای بهخصوص پیچیده باشد، زمان و تلاش زیادی میگیرد، حتی اگر Claude به شما در ساخت قطعات سهبعدی کمک کند.
جایگزین این است که هر چیزی که برای طراحی نیاز دارید اسکن سهبعدی کنید. اسکنرهای سهبعدی هزینهبر هستند؛ بنابراین اگر نمیخواهید ۲٬۰۰۰ دلار برای اسکنر لیزری یا دستگاه LiDAR صرف کنید، دوربینهای گوشی شما میتوانند این کار را انجام دهند.
نمیدانستم آیفون من اینقدر میتواند اسکن سهبعدی کند
من تصور میکردم اسکن سهبعدی کار پیچیدهای است، اما آیفون من این تصور را غلط ثابت کرد.
RealityScan فرآیند فوتوگرامتری را بهسادگی میکند

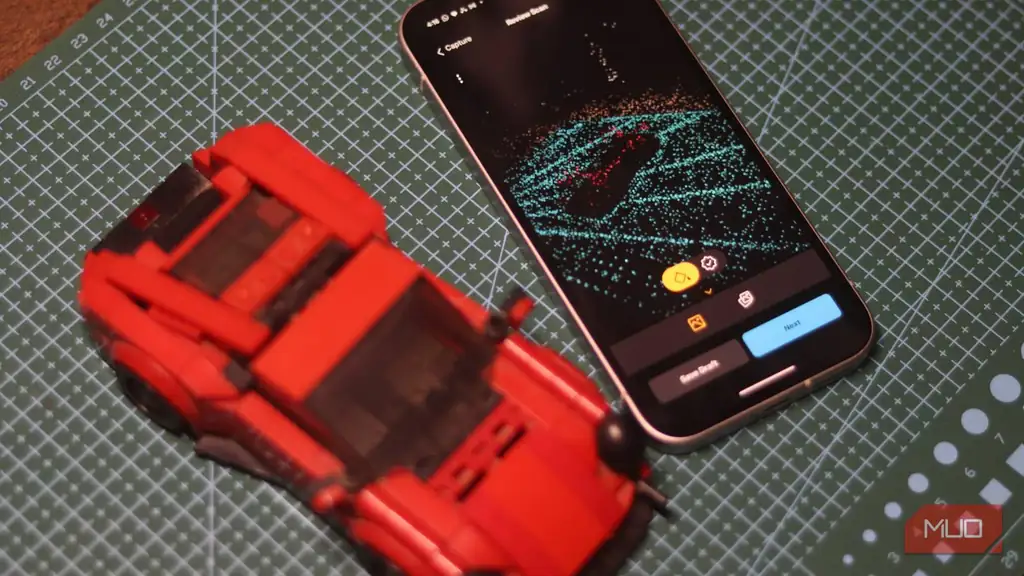

RealityScan از Epic Games یک برنامه رایگان است که بر پایه فناوری فوتوگرامتری شرکت Capturing Reality ساخته شده. این برنامه به شما اجازه میدهد با دوربین گوشی خود دور یک شی حرکت کنید و مش سهبعدی قابل استفادهای بهدست آورید. اگرچه بهعنوان جایگزینی برای اسکنرهای اختصاصی کافی نیست، اما برای سرگرمکنندگان، مخترعان و هر کسی که میخواهد یک قطعه شکسته یا یک فیگورین محبوب را کپی کند، عملکرد شگفتانگیزی دارد.

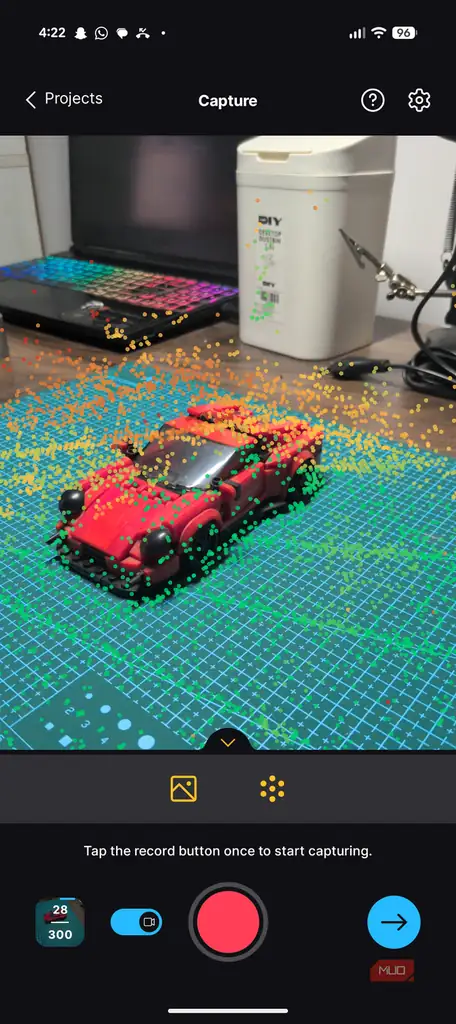

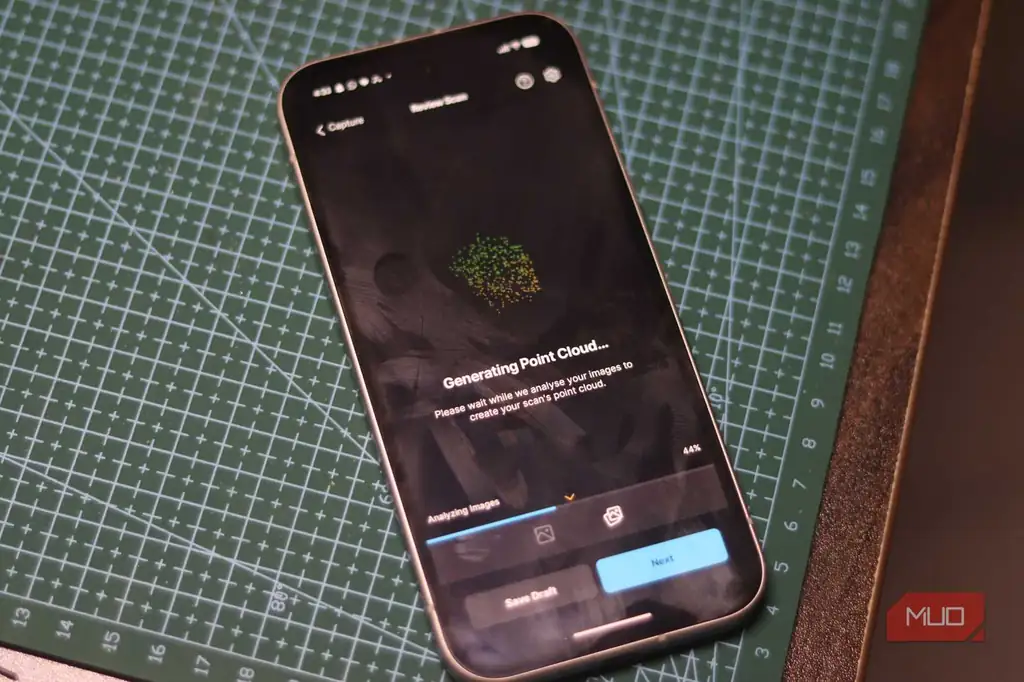

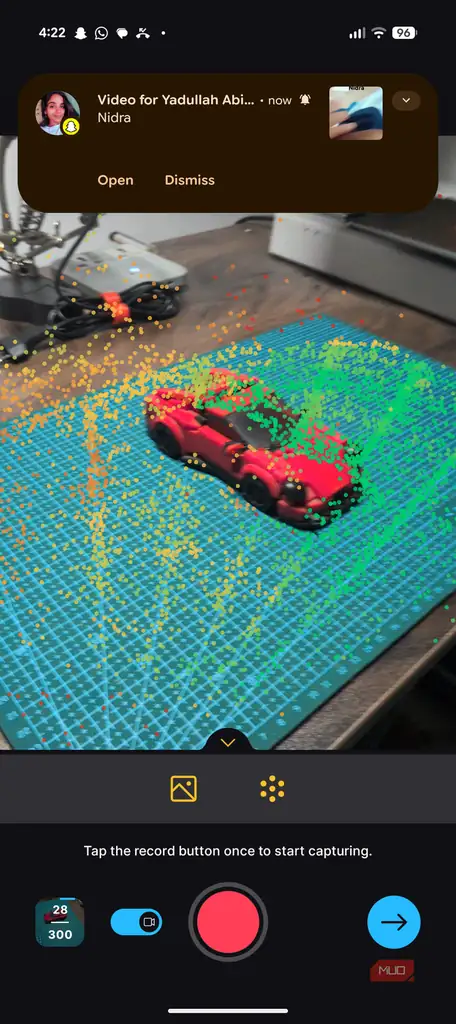

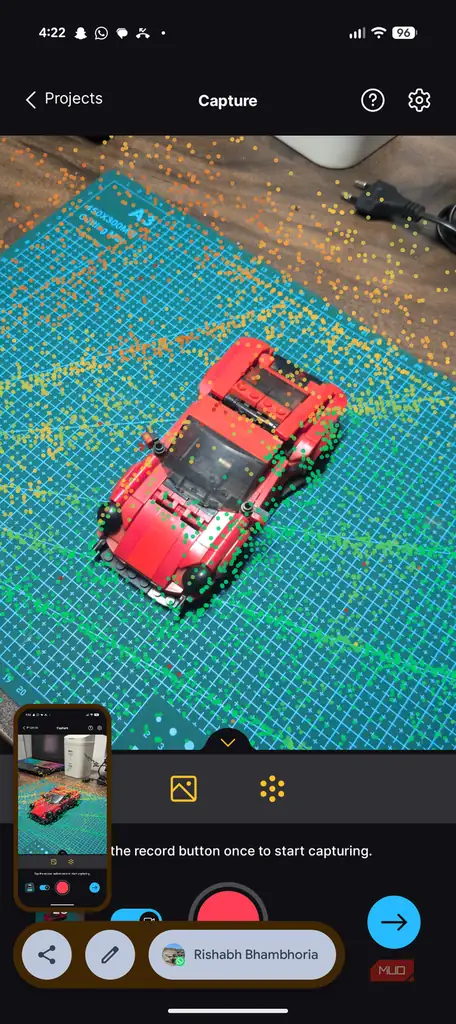

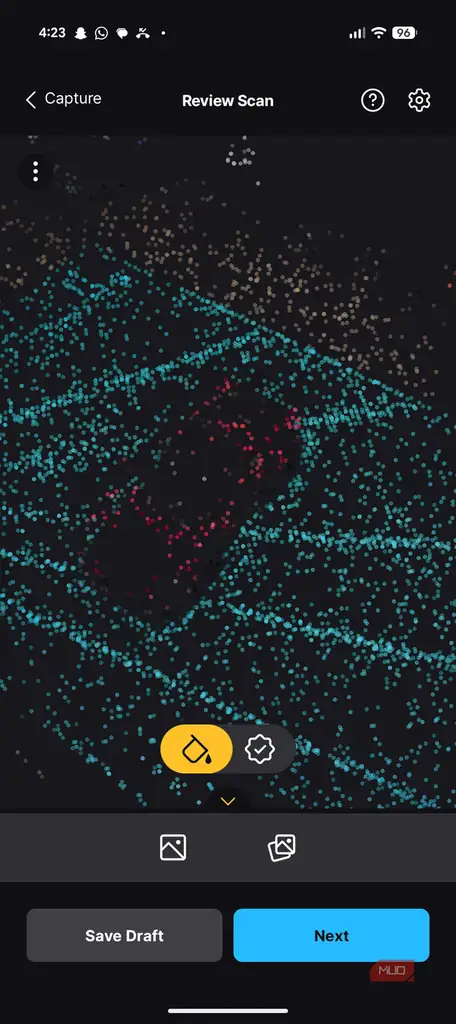

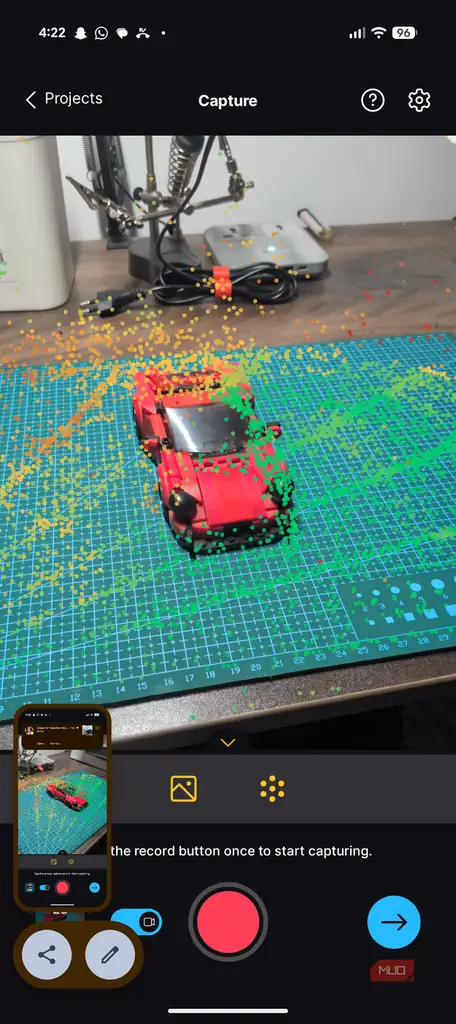

همانطور که انتظار میرود، RealityScan از حسگرهای عمق یا نور ساختاری استفاده نمیکند؛ بهجای آن فقط بر فوتوگرامتری متکی است و تا ۳۰۰ عکس همپوشانی شده را میچسباند و عمق و هندسه را از اختلاف پارالاکس محاسبه میکند. اپلیکیشن را باز کنید، دور شی بچرخید و عکس بگیرید؛ برنامه یک ابر نقطهای زنده با بازخورد رنگی نشان میدهد. نقاط سبز نشانگر پوشش مناسب هستند؛ قرمز یا زرد نشانگر نیاز به زاویههای بیشترند. پس از رضایت، عکسها برای پردازش به ابر ارسال میشوند و سرورهای Capturing Reality محاسبات سنگین را انجام میدهند و در چند دقیقه مش نهایی را میسازند.
یک اسکن خوب قبل از فشاردادن تصویر شروع میشود
عکسهای مناسب همه تفاوت را ایجاد میکنند
نکته کلیدی برای اسکن خوب کاملاً مربوط به انضباط در گرفتن عکس است، نه تنظیمات برنامه؛ RealityScan کنترل دستی بر فرآیند بازسازی ندارد. بهتر است داخل منزل، زیر نور نرم و یکنواخت عکاسی کنید، نه زیر نور شدید خورشید، چون سایههای تند و نقاط روشن بیش از حد الگوریتم فوتوگرامتری را دچار گمراهی میکنند و هندسهٔ مدل را خراب میکند. اگر قصد چاپ سهبعدی برای تعمیرات خانگی دارید، این نکته حیاتی است.
شیء را در ارتفاعهای مختلف، از سطح چشم، از بالا و پایین عکاسی کنید تا هیچ شکافی در پوشش باقی نماند، و به جزئیات دقیق مانند متن، لوگو یا لبهها عکسهای بیشتری بگیرید. سطوح براق یا شفاف مثل شیشه، کروم و پلاستیک براق بهسختی اسکن میشوند؛ نور بازتابی باعث اختلال در محاسبه عمق میشود. برای اسکن شیء شیشهای میتوانید بهسختی اسپری مات بزنید یا از پودر تالکم استفاده کنید.
از گوشی تا چاپگر
صادرات، عبور از مراحل متعدد، برش و چاپ نهایی

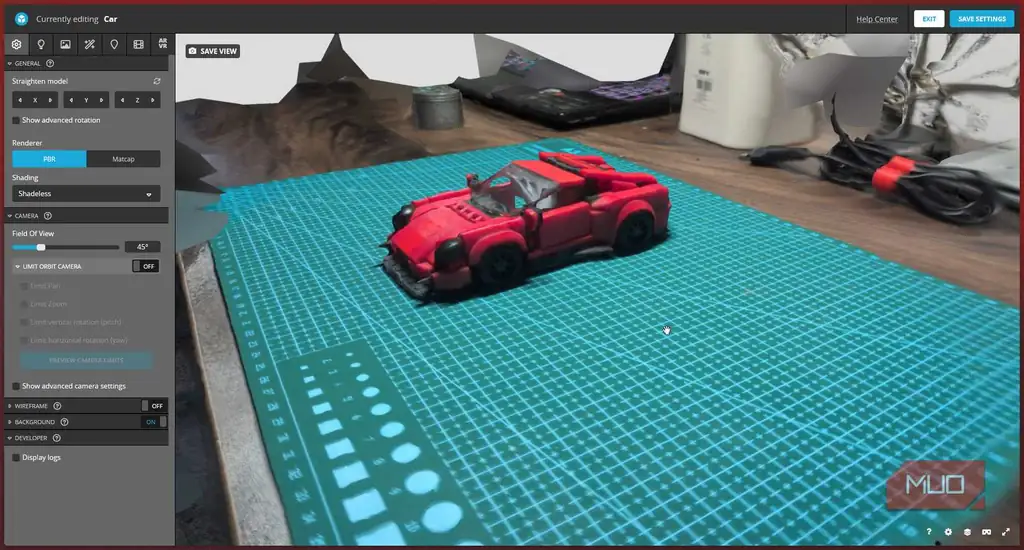

پس از بهدست آوردن مش قابل استفاده، باید چند مرحله را برای تبدیل به قالبی که بتوانید در آن کار کنید، عبور کنید. RealityScan فایل STL مستقیم نمیدهد؛ اسکنهای نهایی به حساب کاربری Sketchfab ارسال میشوند (سطوح رایگان تا ۱۰ بار در ماه)، و سپس میتوانید مدل را در قالبهای GLB، GLTF یا USDZ دانلود کنید.

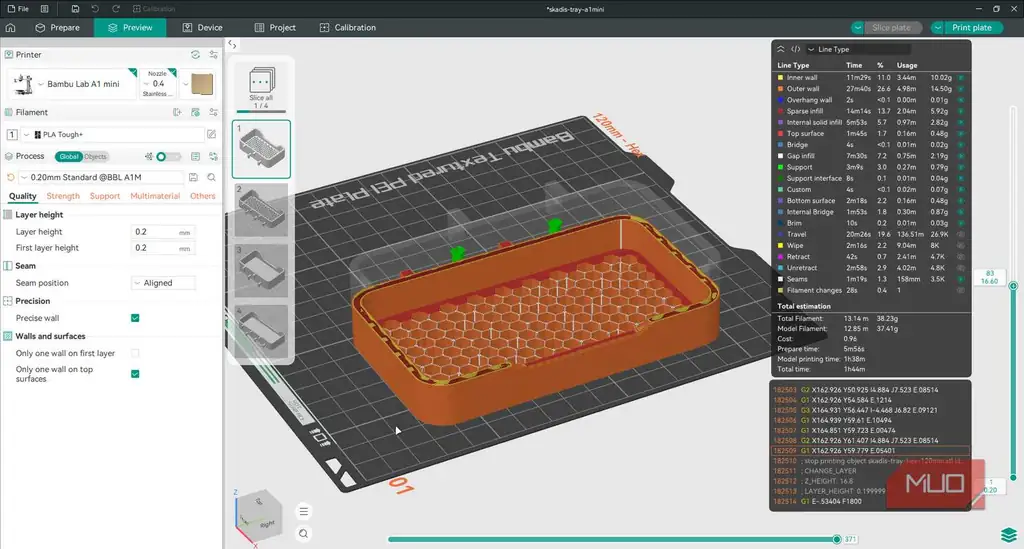

راهحل این است که فایل GLTF را دانلود، استخراج و در MeshLab (یک ابزار ۳‑بعدی رایگان) باز کنید. هنگام وارد کردن حتماً مدل را در یک لایه بارگذاری کنید؛ در غیر این صورت MeshLab مش و بافت را بهعنوان دو شیء جدا در نظر میگیرد. پس از بارگذاری صحیح، میتوانید آن را به STL تبدیل کنید تا در CAD یا نرمافزار برشگرها استفاده شود.
هر اسکن به کمی پاکسازی نیاز دارد
لبههای خشن را قبل از چاپ اصلاح کنید
مشهای فوتوگرامتری تقریباً همیشه نیاز به پاکسازی دارند پیش از اینکه برای چاپ آماده شوند. اغلب اسکنها شامل بخشی از سطحی هستند که شیء روی آن ایستاده است؛ بنابراین برش ساده سطح در MeshLab یا Blender برای حذف پایه لازم است. همچنین وقتی بافت رنگی را حذف میکنید، ممکن است سطح کمی ناهموار بهنظر برسد، چون هندسهٔ زیرین دقیقتر از بافت واقعی نیست.
اعمال فیلتر صافکننده و بررسی لبههای non‑manifold معمولاً در چند کلیک این مشکلات را برطرف میکند و از چاپ ناموفق جلوگیری میکند. برای اشیاء کوچک، روشن و با هندسهٔ ساده، این کارها شما را به فایل نهایی تمیز و آمادهٔ چاپ میرساند که تنها با چند دقیقه ویرایش تکمیلی آماده است.
انتظارات خود را مدیریت کنید
برای بسیاری از اشیاء مناسب است، اما برای همه نیست
اپلیکیشن RealityScan برای اسکن سریع داراییها و وارد کردن آنها به پروژههای AR/VR یا صحنههای سهبعدی ساخته شده تا طراحان نیازی به ساعتها مدلسازی نداشته باشند. بنابراین اگرچه نتایج اسکن ممکن است خوب بهنظر برسند، اما هندسهٔ زیرین ممکن است رزولوشن پایینتری داشته باشد؛ بهخصوص پس از حذف بافت. این میتواند هنگام چاپ سهبعدی مدل مشکلساز باشد.
مهم است انتظارات واقعگرایانه داشته باشید: اشیاء ساده، مات و با شکل هندسی واضح مثل فیگورین یا اسباببازیها بهخوبی اسکن میشوند و جزئیات واقعی چاپ میشوند. اشیاء پیچیده مثل چهرههای انسان یا خودروهای شیشهای ممکن است نتایج کیفیتی پایینتری بدهند. بهطور کلی، روش سادهای است، اما باید محدودیتهایش را درک کنید.
