وقتی نقل مکان کردم و پروژهٔ شبکهسازی زیرزمینیام را شروع کردم، به سفتکردن کابلهای اترنت خودم پرداختم. هر کابل اترنت CAT6 شامل هشت سیم رنگی داخل است — و این سیمها صرفاً تزئینی نیستند. در اولین تلاشهایم، چندین کانکتور را بهطور کامل برعکس سیمکشی کردم. تستر کابل من هر خطا را کشف کرد و این باعث شد که به یادگیری عملکرد هر سیم و دلیل اهمیت ترتیب آن علاقهمند شوم. اگر جفتهای مسی پیچیده را اشتباه کنید، ممکن است هیچ اتصال شبکهای نداشته باشید یا سرعتهایتان بهقدر کمتر از حد انتظار کاهش یابد.
من هنگام نقل مکان و شروع پروژه شبکهسازی زیرزمین، قالبکردن کابلهای اترنت خودم را آغاز کردم. هر کابل CAT6 شامل هشت سیم رنگی است و این سیمها صرفاً تزئینی نیستند. در اولین تلاشهایم چندین اتصال را کاملاً وارونه سیمکشی کردم. تستکننده کابل هر اشتباه را شناسایی کرد که باعث شد علاقهمند شوم بفهمم هر سیم دقیقاً چه کاری انجام میدهد و چرا ترتیب آن اینقدر مهم است. اگر جفتهای مسی پیچیده را نادرست کنید ممکن است هیچ اتصال شبکهای نداشته باشید یا سرعتها نسبت به آنچه باید داشته باشید بسیار کم شوند.
هر جفت سیم دقیقاً چه کاری انجام میدهد
درک سیگنالهای ارسال و دریافت
در اینجا نحوه تقسیم جفتهای سیم در یک کابل اترنت CAT6 بر اساس عملکرد آمده است:
|
جفت سیم |
شمارههای پین |
عملکرد |
پشتیبانی از سرعت |
|---|---|---|---|
|
🟠 نارنجی (جفت ۲) |
1-2 |
ارسال+ / ارسال‑ |
تمام سرعتها |
|
🟢 سبز (جفت ۳) |
3-6 |
دریافت+ / دریافت‑ |
تمام سرعتها |
|
🔵 آبی (جفت ۱) |
4-5 |
دادهٔ دوطرفه |
فقط گیگابیت+ |
|
🟤 قهوهای (جفت ۴) |
7-8 |
دادهٔ دوطرفه |
فقط گیگابیت+ |
جفت نارنجی سنتیاً مسئول ارسال دادههاست، در حالی که جفت سبز مسئول دریافت است. در شبکههای ۱۰۰ Mbps قدیمی، جفتهای آبی و قهوهای بیکار میمانید. وقتی به سرعت گیگابیتی میروید، همهٔ چهار جفت فعال میشوند و دوطرفه میگردند.
هر جفت از سیگنالدارای تفاضلی استفاده میکند — یک سیم سیگنال مثبت و سیم مقابل سیگنال منفی را حمل میکنند. دستگاه گیرنده اختلاف بین این سیگنالها را میخواند که باعث لغو تداخلهای جمعآوریشده توسط هر دو سیم میشود.
هشت سیم در چهار جفت کار میکند
هر جفت رنگی سیگنالهای داده متفاوتی را اداره میکند
یک کابل اترنت را باز کنید. داخل مییابید چهار جفت پیچیده: نارنجی، سبز، آبی و قهوهای. یک سیم رنگی جامد با یک سیم سفید که نوارهای رنگی دارد جفت میشود (نارنجی با سفید‑نارنجی، سبز با سفید‑سبز و غیره). اینها بههم پیچیدهاند تا تداخل الکترومغناطیسی‑ی که میتواند دادههای شما را خراب کند، کاهش یابد.
اِیثرنت گیگابیتی مدرن از همهٔ چهار جفت بهصورت همزمان برای انتقال داده استفاده میکند. در شبکههای ۱۰۰ Mbps فقط دو جفت (نارنجی و سبز) کار میکردند در حالی که جفتهای آبی و قهوهای بیکار میمانید. سیگنالدارای تفاضلی دلیل پیچیدن آنها بهصورت جفت است؛ هر سیم نسخهٔ مخالف همان سیگنال را حمل میکند و انتهای گیرنده اختلاف را میخواند تا تداخلها فیلتر شوند.
هر جفت با نرخ پیچش متفاوتی نیز پیچیده میشود که از تداخلگذاری بین جفتها داخل فضای تنگ کابل جلوگیری میکند.
استاندارد سیمکشی T568B که اکثر افراد استفاده میکنند
چرا ترتیب پینها برای شبکه شما مهم است

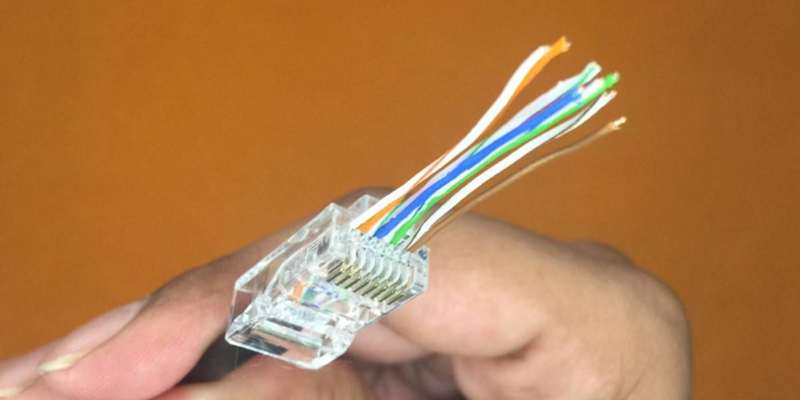

استاندارد T568B پینها را به این ترتیب چیدمان میکند: سفید‑نارنجی، نارنجی، سفید‑سبز، آبی، سفید‑آبی، سبز، سفید‑قهوهای، قهوهای. با کانکتور واردم، فقط کانکتور در جهت اشتباه قرار گرفته بود وقتی سیمها را کشیدم. تستکننده کابل بلافاصله به من اطلاع داد که مشکلی وجود دارد.
T568A بهعنوان استاندارد دیگری وجود دارد، اما تقریباً همه برای نصبهای خانگی و اداری از T568B استفاده میکنند. انتهای کابلهای شما باید با یکدیگر مطابقت داشته باشند، مگر اینکه عمداً یک کابل کراساور میسازید — که اینکار امروزه بهدلیل توانایی تجهیزات مدرن برای شناسایی خودکار نوع اتصال، بهندرت انجام میشود.
اگر ترتیب را اشتباه بگذارید یا هیچ اتصالنی داشته باشید یا با خطاهای متناوب عجیب مواجه شوید — این در مینیمک جدید من رخ داد. تستکنندهٔ کابل که با کیت قالبگیریام خریدم، ساعاتی از اضطراب را با نشان دادن دقیق سیمهای نادرست، از بین برد.
اینها فقط سیم مسی نیستند
جزئیات ساخت که بر عملکرد تأثیر میگذارند
کابلهای روی طویلکشی ۱٬۰۰۰ فوت من سیمهای مسی سفت بودند. اما کابلهای پچ که پیشتر خریداری کرده بودم، مس شاخدار داشتند. دلیل این تفاوت این است که سیم سفت هنگام نصب دائمی در دیوارها بهتر عمل میکند، در حالی که سیم شاخدار میتواند بارها و بارها خم شود بدون اینکه بشکند — دقیقاً چیزی که برای کابلهای پچ لازم است.
ضخامت سیم نیز مهم است. سیم ۲۳ AWG در کابل Cat6 من ضخیمتر از ۲۴ AWG در Cat5e است. این ضخامت اضافی به شما اجازه میدهد کابلهای طولانیتر بکشید و سرعتهای بالاتر را منتقل کنید. کیفیت عایقبندی مستقیماً بر تداخل (crosstalk) بین جفتها تأثیر میگذارد.
کابلهای Cat6 معمولاً یک ستون پلاستیکی در وسط دارند که جفتها را از هم جدا میکند. Cat5e تنها جفتهای چهارگانه را بدون این ستون میپیچد. Cat6a با شیلدینگ بهتر و نرخ پیچش تنگتر برای پشتیبانی از سرعت ۱۰ گیگابیت پیشرفت میکند.
روکش بیرونی بیش از نگهداشتن همه چیز بههم پیوسته عمل میکند. کابلهای رده Plenum میتوانند در فضاهای تهویه هوا نصب شوند، در حالی که کابلهای مستقیمزیرزمین میتوانند زیرزمینی شوند. برخی کابلها برای محیطهای با تداخل الکترومغناطیسی سنگین، ورق یا شیلدینگ بافتی اضافه میکنند.
وقتی ترتیب سیمها اشتباه باشد
علائم کابلهای نادرست قالبگذاری شده

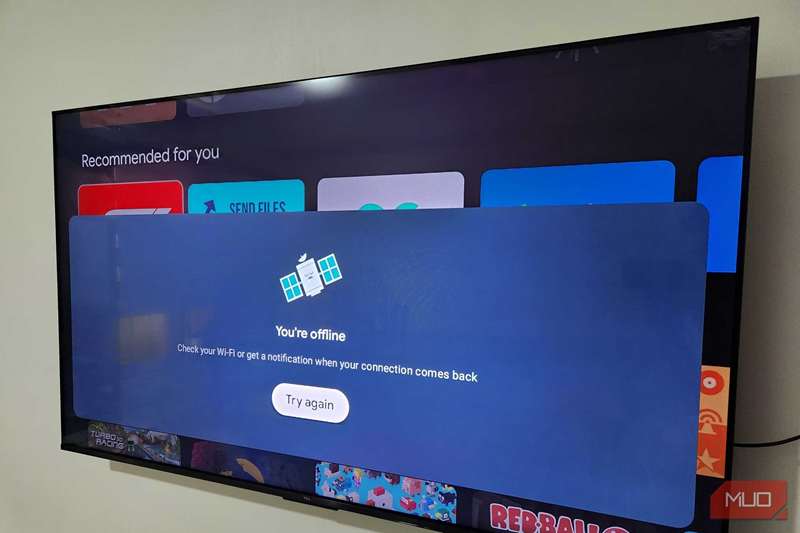

کانکتور واردم واضحاً شکست خورده بود — هیچ چراغی، هیچ اتصال، هیچچیز. تلویزیون هوشمندی که به آن وصل کردم هیچ ارتباط شبکهای را ثبت نکرد. همچنین چند بار جفتهای سبز و نارنجی را بهصورت تصادفی جابهجا کردم. اینها مشکلات عجیبی ایجاد کردند چون در سرعت ۱۰۰ Mbps کار میکردند اما وقتی به سرعت گیگابیتی نیاز داشتیم، رفتار ناپایداری نشان دادند.
اگر سیمهای سفت و نواردار را در یک جفت جابجا کنید یا تمام جفتها را در موقعیتهای نادرست بگذارید، مشکلی پیش خواهد آمد. گاهی اتصال بهصورت ناگهانی قطع میشود، حتی اگر ثانیههای قبل کاملاً خوب کار میکرد. در مواقع دیگر، بهجای سرعت ۱۰۰۰ Mbps در ۱۰۰ Mbps گیر میافتید.
تستکننده کابل من در طول فرایند یادگیریام ضروری شد. دقیقاً نشان میدهد کدام پینها پیوستگی دارند و کدام ندارند. نصابان حرفهای از تستکنندههای گواهینامهدار صدها دلار هزینه میکنند، اما یک تستکنندهٔ پایهٔ ۲۰‑۳۰ دلار تقریباً تمام خطاهای قالبگیری و سیمکشی را شناسایی میکند.
حتی با ترتیب کامل سیمها میتوانید شکستهای فیزیکی قالبگیری داشته باشید. سیمهایی که بهطور کامل به انتهای کانکتور نرسند یا قالبگیری که بهدرستی عایق را نفشاند — هر دو میتوانند مشکلات متناوب یا شکست کامل ایجاد کنند.
هر سیم وزن خود را میکشد
چرا این دانش واقعاً مهم است
درک محتویات یک کابل اترنت به من کمک کرد تا قالبگیری بهتری داشته باشم. اما این دانش فراتر از ساخت کابلهای شخصی است. هنگام عیبیابی مشکلات شبکه، دانستن اینکه برای سرعت گیگابیتی به همهٔ چهار جفت نیاز دارید، تشخیص مشکلات را سریعتر میکند.
این دانش هنگام خرید کابلهای آماده نیز مفید است. میتوانید تفاوتهای کیفیت را تشخیص دهید و بفهمید چرا کابلهای ارزان ممکن است سرعتی که برای آن پرداخت کردهاید را ارائه ندهند. همچنین میدانید چرا نمیتوانید کابلهای اترنت را همانند یک سیم لامپ اتصال دهید — این جفتهای پیچیده باید همانطور که هستند باقی بمانند و بهدرستی انتها شوند.
وقتی کابلها را در دیوارها میکشید، دانستن اینکه چه چیزی را محافظت میکنید، شما را محتاطتر میکند تا شعاع خمیدگی را حفظ کنید و از میخهای تند خودداری کنید. این توضیح میدهد چرا Power over Ethernet (PoE) در دستگاههای شما کار میکند با استفاده از جفتهای استفادهنشده در استانداردهای قدیمی، یا چطور استانداردهای جدید PoE توان را بین تمام چهار جفت توزیع میکنند در حالی که دادهها را منتقل میکنند.
رنگ مهم است
کابلهای اترنت هشت سیم با وظایف خاص دارند — نمیتوانید ترتیب را مخلوط کنید و انتظار داشته باشید که کار کند. یادگیری اینکه هر کدام چه کاری انجام میدهند به من کمک کرد تا اشتباهات احمقانهای که زمان و کانکتورها را هدر میدادند، متوقف کنم. نیاز دارید جفتهای پیچیده را در موقعیت صحیح داشته باشید، بهدرستی قالبگیری شوند؛ در غیر اینصورت هرگز به سرعت گیگابیتی نخواهید رسید. ساخت کابلهای خودتان یا عیبیابی اتصالات ناپایدار — به هر حال، دانستن محتوای داخل کابل کمک میکند. حالا با دقت بیشتری با کابلهای اترنت رفتار میکنم چون میدانم طراحان اصلی چگونه این رنگها و موقعیتهای سیم را انتخاب کردهاند.
