قدرتمندترین پردازنده‌های گرافیکی در جهان، کانکتورهای برق خود را ذوب می‌کنند و به چیزی منجر می‌شود که برخی آن را «ملت‌گیت» می‌نامند.
RTX 4090 جدیدترین کارت گرافیک NVIDIA است. این یک پردازنده گرافیکی بزرگ است و سریع ترین کارت گرافیکی است که تا کنون ساخته شده است. هنگامی که اورکلاک شود، به حداکثر توان 600 وات نیاز دارد که بیشتر آن از طریق یک کانکتور برق تحویل می شود.
با این حال، این قدرت بزرگ باعث ایجاد یک مشکل مهم می شود. طبق گزارش ها، محفظه پلاستیکی کانکتور برق پس از استفاده طولانی مدت در حال ذوب شدن است و باعث آسیب به کانکتور در RTX 4090 نیز می شود. اما چرا کانکتورها در حال ذوب شدن هستند و آیا کاری برای جلوگیری از آن وجود دارد؟
کانکتور 12VHPWR چیست؟
کانکتورهای 12VHPWR توسط PCI-SIG، جامعه ای که مسئول استانداردسازی انتقال داده های ورودی/خروجی اجزای جانبی است، توسعه یافته اند. این انجمن نمایندگانی از NVIDIA، AMD، Intel و چند شرکت دیگر دارد.
کانکتور 12VHPWR دارای شش پایه 12 ولت و شش پایه زمین است. همچنین دارای چهار پین حسگر است که دو پایه آن برای اطلاع از حداکثر توان موجود در SMPS به کارت گرافیک استفاده می شود. کابل استاندارد ارائه شده توسط NVIDIA دارای چهار مجموعه از 14 سیم گیج برای حمل برق است که کل آن کابل برق PCIe Gen 5 نامیده می شود. در حالی که یک کانکتور استاندارد Molex می تواند تا 30 چرخه جفت گیری را به خوبی انجام دهد، کانکتورهای 12VHPWR برای 40 درج و برداشتن رتبه بندی شده اند.
چرا پردازنده‌های گرافیکی RTX 4090 NVIDIA از رابط‌های 12VHPWR استفاده می‌کنند؟

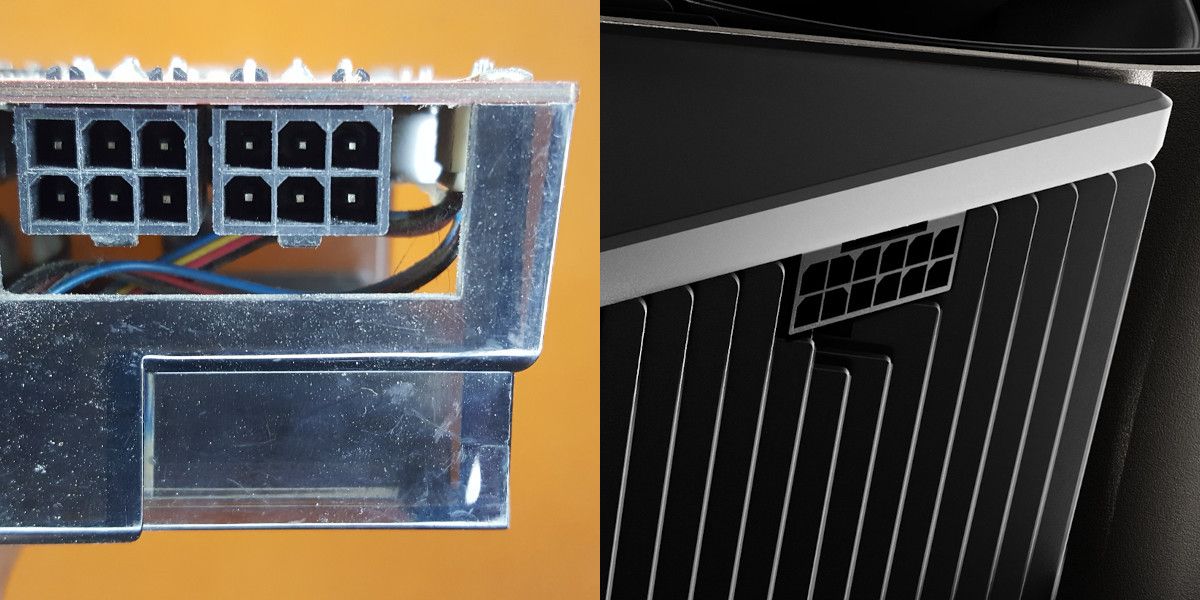

نسل قبلی کانکتورهای شش و هشت پین به خوبی برای کارت‌های گرافیکی پیشرفته NVIDIA و AMD کار می‌کردند. در تصویر زیر کانکتور برق سری RTX 3000 را در سمت چپ و کانکتور برق سری RTX 4000 را در سمت راست مشاهده می کنید.
اما توان مورد نیاز قابل توجه RTX 4090 یعنی 450 وات (سرعت ساعت استاندارد) و 600 وات در هنگام اورکلاک در یک بالپارک متفاوت است. هر کانکتور هشت پین دارای سه پایه 12 ولتی است و می تواند برق 150 وات را تحمل کند. این بدان معناست که برای RTX 4090 به چهار کانکتور هشت پین نیاز است و این فضای زیادی روی PCB کارت گرافیک است. همچنین، سیم‌های حسی در کانکتور 12VHPWR جدید، منبع تغذیه را از خاموش شدن یا سوختن نجات می‌دهد.
در اوج وات، شش پین 12 ولتی کانکتور 12VHPWR باید 600 وات یا هر کدام 100 وات تامین کنند.
100 وات = 12 ولت x i آمپر
i = 8.33 آمپر
این جریان در مقایسه با کانکتورهای 8 پین دو برابر بیشتر از هر پین است، اما مطابق با مشخصات کانکتور جدید (حداکثر 9.5 آمپر در هر پایه) است.
مشکل کانکتور 12VHPWR چیست؟
با این حال، مشکل این است که بدنه پلاستیکی کانکتور 12VHPWR زمانی که NVIDIA RTX 4090 برق مصرف می کند، در حال ذوب شدن است. کانکتور روی GPU نیز در حال ذوب شدن است. به نظر می رسد که پین ها خوب هستند و کارت گرافیک هنوز کار می کند، اما خطر آسیب بیشتر وجود دارد.
نوار پارچه ای دور کانکتور و آستین های سیم خوب هستند. بدیهی است که گرما دلیل ذوب شدن است و گزارش های تایید نشده می گویند که نقاط داغ پس از 2.5 ساعت استفاده در بار کامل ظاهر می شوند.
چرا رابط RTX 4090 ذوب می شود؟
بازبینان سخت‌افزار و کاربران معمولی نظرات خود را در مورد این موضوع ارائه کرده‌اند و چند موضوع رایج ظاهر شده‌اند:
- کابل NVIDIA فقط از هشت سیم برای 12 پین استفاده می کند
- قرار دادن و برداشتن بیش از 40 بار پین ها ابتدا باعث تخریب و بعد گرم می شود

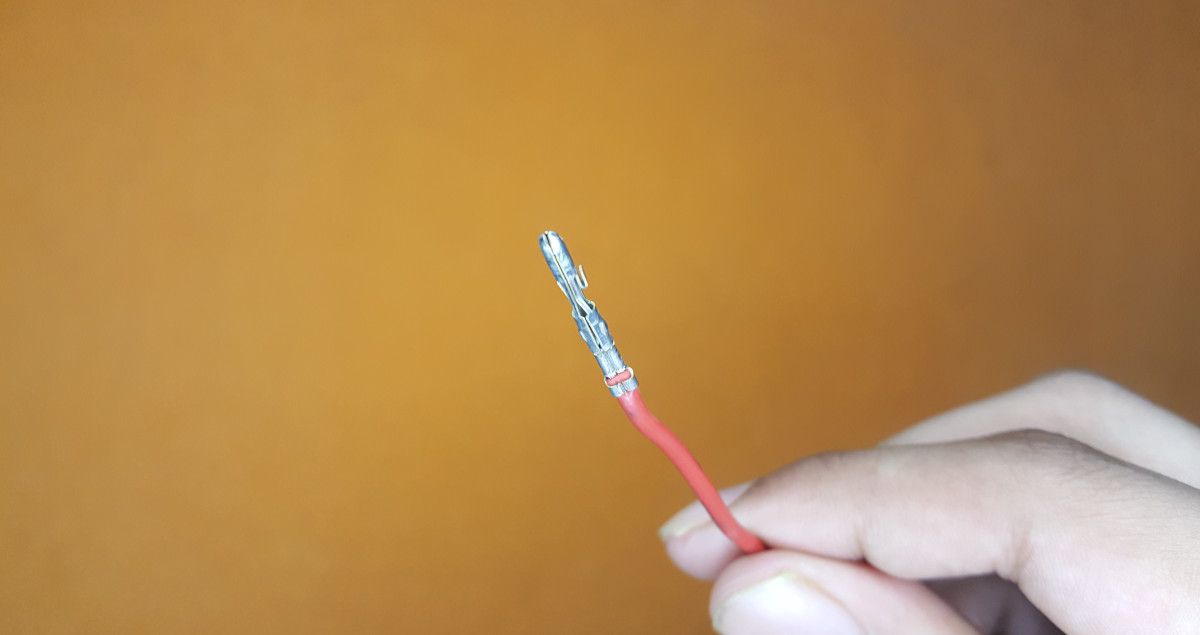

- لحیم کردن سیم ها به پین ها به جای چین دادن آنها عمل بدی است
- خم شدن سیم ها در حین نصب، به ویژه به صورت جانبی، منجر به جدا شدن سیم ها به دلیل از بین رفتن لحیم می شود.
دلیل آخر همان چیزی است که اکثر کاربران به آن اشاره می کنند. اگر اتصال لحیم شده جدا شود، اتصالات باقیمانده باید بار اضافی جریان عبوری از آنها را تحمل کنند. این باعث گرما می شود که می تواند منجر به ذوب شدن محفظه پلاستیکی شود.
با این حال، آنها حتی پس از جدا کردن کامل چند سیم، نتوانستند پدیده ذوب را تکرار کنند. در بررسی بیشتر مشاهده شد که:
- کابل های NVIDIA با دو نوع سیم مختلف، یکی 150 ولت و دیگری 300 ولت عرضه شده است. هر دو برای دمای 105 درجه سانتیگراد رتبه بندی شده اند.
- نحوه اتصال سیم ها به کانکتور 12VHPWR متفاوت بود. یکی چهار مفصل لحیم کاری داشت و دیگری دو تا.
کدام یک از آن کابل ها خراب است و تحت چه شرایط خاصی هنوز در حال مشاهده است.
آیا می توانید جلوی ذوب RTX 4090 خود را بگیرید؟
توصیه این است که PCIe 5.0 12VHPWR نباید قبل از 35 میلی متر به سمت پین خم شود، به خصوص به طرفین. کابل ارائه شده توسط NVIDIA کوتاه و سفت تر از آن است که بتواند 35 میلی متر را تحت تاثیر قرار دهد. اگر پردازنده گرافیکی مستقیماً روی مادربرد نصب شود، استفاده از کابل NVIDIA بدون خم شدن آن عملاً غیرممکن است.
یک آداپتور 90 درجه ساخته شده توسط CableMod به زودی در دسترس خواهد بود. این یک راه حل عملی با مزیت اضافه شده است که در صورت بروز مشکل، آداپتور اضافی به جای پین روی GPU ذوب می شود.
گزینه دیگر جایگزینی آداپتور استاندارد با یک محصول شخص ثالث با کیفیت است. کابل برق 600W PCIe 5.0 12VHPWR Type-4 PSU Corsair با قیمت کمتر از 20 دلار به فروش می رسد. طول آن به اندازه ای است که به راحتی خم شود و در مقایسه با هشت سیم NVIDIA دارای 12 سیم است.
هر دو گزینه اقدامات پیشگیرانه و انتخاب بهتری در مقایسه با جایگزینی پین در GPU هستند که بسیار گران خواهد بود. خود کانکتورها حدود 5 دلار هستند، اما هزینه سرویس برای جایگزینی بسیار بالاتر خواهد بود.
در حال حاضر، NVIDIA در حال بررسی این مشکل است. این نه کابل ها را به صورت رایگان فراخوان می کند و نه تعویض می کند. اگر با مشکل ذوب مواجه شده اید، می توانید درخواست RMA را مطرح کنید.
شایان ذکر است که چین و چروک بدون هیچ مشکلی برای نسل قبلی کانکتورها کار کرده است. با این حال، در حال حاضر نمی توانید کانکتور 12VHPWR را پر کنید!
اتصالات RTX 4090 و 12VPHWR نیاز به بازنگری دارند
در 600 وات، پین های مجزا در کانکتور 12VPHWR عملا در حداکثر ظرفیت نامی خود هستند. اگر یکی از پین ها خراب شود، دیگر فضایی برای خیس کردن بار اضافی وجود ندارد. افزایش تعداد کانکتورها در RTX 4090 قطعا انتخاب خوبی است.
گرچه این یک فرار خوش شانس برای دیگر سازندگان GPU است. پردازنده‌های گرافیکی سری 7000 AMD از کانکتور 12VHPWR استفاده نخواهند کرد و اینتل اعلام کرد که اگرچه 12VHPWR مهم‌ترین افزوده به استاندارد ATX 3.0 است، اما از آن در پردازنده‌های گرافیکی ARC خود نیز استفاده نخواهد کرد.
در هر صورت، NVIDIA باید به صفحه طراحی برگردد و در هنگام استفاده از کانکتور 12VPHWR، در مورد مصرف برق RTX 4090 تجدید نظر کند. چند کانکتور ذوب شده پرس بد است. اتفاقی که به طور جدی اشتباه می شود و باعث آتش سوزی می شود، وحشتناک خواهد بود.
