نحوه اندازه گیری مقاومت با مولتی متر

آیا می خواهید بدانید چگونه مقاومت را با مولتی متر اندازه گیری کنید؟ این راهنما همه چیز را در مورد اصول اولیه به شما آموزش می دهد.

مقاومت یکی از مهم ترین مقادیری است که در الکترونیک باید اندازه گیری شود. به همین دلیل، هر مولتی متر مجهز به اهم متر است. با اهم متر، مهندسان و مهندسان به طور یکسان می توانند مدارهای مختلف الکتریکی و الکترونیکی را طراحی و عیب یابی کنند.

اگرچه مقادیر مقاومت قطعات به صورت رایگان به صورت آنلاین در دسترس است، اما به دلیل عوامل مختلفی مانند کیفیت ساخت، آب و هوا، خوردگی و سایش و پارگی عمومی، مقاومت های واقعی ممکن است به طور قابل توجهی متفاوت باشد. به همین دلیل است که هر فردی که با الکترونیک کار می کند باید یاد بگیرد که چگونه مقاومت را در پرواز با استفاده از مولتی متر اندازه گیری کند. به خواندن زیر ادامه دهید تا بدانید چگونه!

مقاومت در چیست؟

مقاومت الکتریکی نوعی نیروی است که در برابر جریان الکتریکی مقاومت می کند یا مانع از آن می شود. مقاومت در مقادیر اهم که با نماد امگا، Ω نشان داده می شود، اندازه گیری می شود. این یکی از مقادیری است که با استفاده از قانون اهم در کنار ولتاژ و جریان محاسبه می شود.

با مقادیر مقاومت مناسب، افراد می توانند جریان الکتریکی را کنترل و هدایت کنند. مقاومت عملکردهای ممکن زیادی در داخل یک مدار دارد. برخی از محبوب ترین کاربردها عبارتند از تقسیم کننده ولتاژ، تنظیم فرکانس و تایمر، کنترل عملکرد مدار و تولید گرما.

قبل از انجام اندازه‌گیری مقاومت، باید بفهمید که مقاومت چیست، زیرا به احتمال زیاد، جزءی است که برای مقاومت اندازه‌گیری می‌کنید.

مقاومت چیست؟

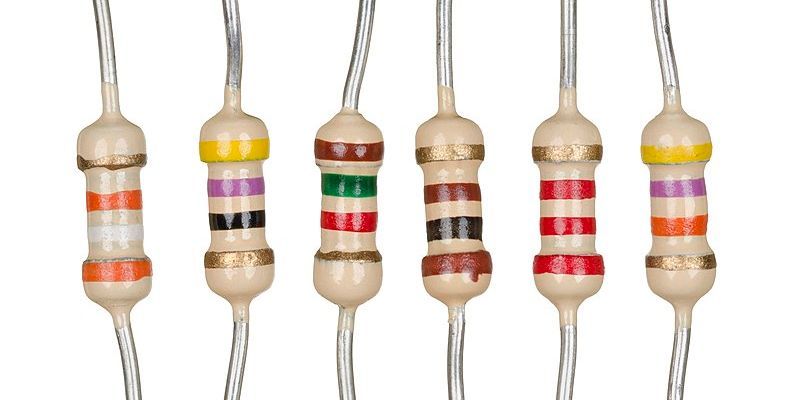

چندین قطعه الکترونیکی وجود دارد که به طور خاص برای ایجاد مقاومت در یک مدار طراحی شده اند. این قطعات به عنوان مقاومت شناخته می شوند. مقاومت ها را می توان به دو نوع اصلی تقسیم کرد: مقاومت های خطی و مقاومت های غیر خطی.

مقاومت‌های خطی را می‌توان به دو نوع طبقه‌بندی کرد: مقاومت‌های با ارزش ثابت (مانند مقاومت‌های معمولی سوراخ‌دار) و مقاومت‌های متغیر (مانند پتانسیومتر).

از سوی دیگر، مقاومت‌های غیر خطی مقادیر مقاومتی خود را با توجه به شرایط مختلف مانند دما، ولتاژ و نور (مانند ترمیستور، دیود) تغییر می‌دهند.

درک تحمل مقاومت

از آنجایی که ناخالصی ها می توانند باعث مقاومت شوند، هر جزء در مدار دارای سطوحی از مقادیر مقاومتی خواهد بود. حتی سیم‌های مسی که قرار است الکتریسیته را به بهترین نحو ممکن انتقال دهند، مقاومت کمی خواهند داشت. یک چیز خوب در مورد الکترونیک این است که مقادیر لازم نیست برای عملکرد مدارها عالی باشند. ما فقط باید اطمینان حاصل کنیم که ارزش های ما در محدوده تحمل یا حاشیه خطا هستند.

در مورد مقاومت ها، سازندگان موظفند میزان تحمل مقاومت های خود را اعلام کنند. تلورانس یک مقاومت را می توان با نگاه کردن به برگه مشخصات آن به صورت آنلاین یا با شناسایی رنگ فلزی آخرین نوار مشخص شده بر روی قطعه شناسایی کرد. این نوارها برنزی رنگی (تحمل 1%)، طلایی (تحمل 5% ±) یا نقره ای (تحمل 10% ±) خواهند بود. برای پروژه های روزانه DIY، تحمل ± 10٪ اغلب خوب است، اما برای کارهای دقیق، داشتن تلورانس ± 5٪ یا حتی ± 1٪ ممکن است مورد نیاز باشد.

بنابراین، هنگام اندازه گیری مقاومت، انتظار داشته باشید که مقادیر دقیق نباشند: یک مقاومت 270 اهم ممکن است 268 اهم یا 272 اهم را بخواند. تا زمانی که از تلورانس نشان داده شده توسط آخرین باند مقاومت تجاوز نکند، باید خوب باشید.

کجا باید مقادیر مقاومت را پایه گذاری کرد

اندازه گیری مقاومت در قطعات یا گره ها به مهارت های عیب یابی شما در مدارهای الکترونیکی بسیار سود می رساند. و برای دانستن اینکه آیا یک مقاومت یا یک گره خاص خراب شده است (کار نمی کند)، به یک مرجع از مقادیر صحیح نیاز دارید.

همانطور که قبلاً گفته شد، اگر برگه اطلاعات مؤلفه آن را به صورت آنلاین جستجو کنید، می توانید مقادیر مقاومتی مؤلفه ها را بیابید. برای مقاومت‌های معمولی با مقدار ثابت THT، یک راه راحت‌تر برای دانستن مقدار مقاومت آن‌ها این است که با تصویر کدگذاری رنگی مقاومت در زیر آشنا شوید:

برای خواندن کد رنگ یک مقاومت، ابتدا باید مقاومت را به درستی جهت دهی کنید. به یاد داشته باشید که هنگام خواندن یک مقاومت، همیشه از چپ به راست می خوانید. رنگ های فلزی مانند برنز، نقره ای و طلایی باید در سمت راست ترین قسمت مقاومت قرار گیرند.

روی یک مقاومت چهار تا پنج باند وجود خواهد داشت. در یک مقاومت پنج باندی، سه باند اول سه رقم اول مقدار مقاومت را نشان می‌دهند. باند چهارم یک ضرب اعشاری است که نشان می دهد چند صفر به سه رقم اول اضافه می کنید. در یک مقاومت چهار بانده، تنها دو باند اول نشان دهنده ارقام است، در حالی که سومی یک ضرب اعشاری است. برای هر دو نوع، آخرین باند همیشه فلزی خواهد بود که مطابق با تحمل مقاومت است.

اگر این طرح کدگذاری رنگ را به خاطر بسپارید، راهی برای اندازه گیری مقاومت مدار بدون استفاده از مولتی متر خواهید داشت.

قطعات ضروری یک مولتی متر

قبل از اندازه گیری مقاومت، ابتدا باید با یک مولتی متر آشنا شوید. به طور کلی دو نوع مولتی متر وجود دارد: آنالوگ و دیجیتال. اگرچه آنها در رابط تفاوت دارند، اما هر دو می توانند ولتاژ، جریان و مقاومت را اندازه گیری کنند. در اینجا تصویری از هر دو نوع مولتی متر و قطعات ضروری که برای اندازه گیری مقاومت باید بدانید آورده شده است:

نحوه اندازه گیری مقاومت با مولتی متر

اکنون که اصول اولیه مقاومت و چرایی اندازه گیری آن را می دانید، وقت آن است که به شما نشان دهیم چگونه مقاومت را با یک مولتی متر بررسی کنید.

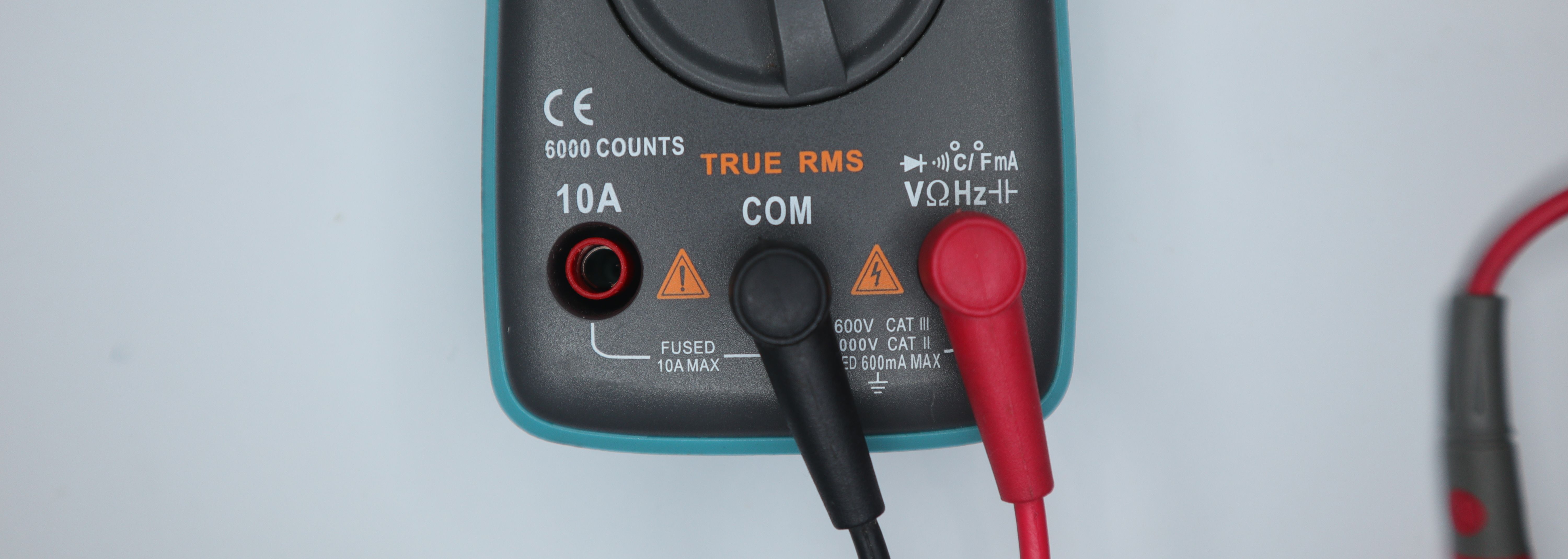

مرحله 1: جک پروب مشکی را در COM یا پورت مشترک مولتی متر قرار دهید. پروب قرمز رنگ را در درگاه ورودی اهم قرار دهید.

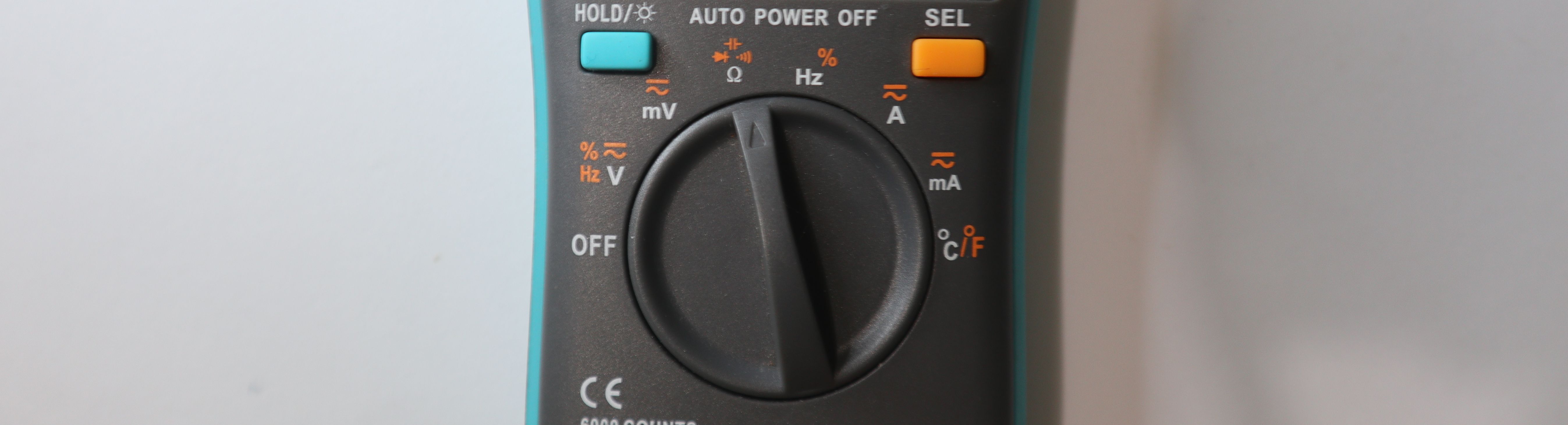

مرحله 2: عملکرد اهم متر را در مولتی متر خود انتخاب کرده و محدوده مقاومت را انتخاب کنید. از سوئیچ عملکرد خود برای انتخاب عملکرد اهم متر استفاده کنید. عملکرد معمولاً با نماد امگا (Ω) نشان داده می شود.

اگر از مولتی متر با دامنه خودکار استفاده می کنید، اهم متر شما به طور خودکار محدوده مقاومت صحیح را تنظیم می کند (بنابراین نیازی به تنظیم آن نیست). در مورد مولتی مترهای دستی، باید از سوئیچ عملکرد خود برای انتخاب محدوده یا مقاومت هایی که انتظار دارید اندازه گیری کنید، استفاده کنید.

اگر مقاومت‌های THT را اندازه‌گیری می‌کنید، از طرح رنگ‌بندی مقاومت برای تخمین محدوده مقاومتی که برای تنظیم مولتی متر خود نیاز دارید، استفاده کنید. اگر این یک نوع مقاومت SMD (دستگاه نصب سطحی) باشد، مقدار آن احتمالاً روی خود مقاومت نوشته می‌شود.

اگر به دلایلی نتوانستید آن را پیدا کنید یا مقدار آن برای دیدن خیلی کوچک است، می توانید مقاومت آن را از طریق برگه مشخصات آن پیدا کنید. اگر واقعاً نمی توانید مقدار آن را تخمین بزنید، فقط محدوده را روی کمترین مقدار تنظیم کنید. اگر اهم متر هیچ مقداری را نشان نداد، می توانید به تنظیم دامنه ادامه دهید.

مرحله 3: پروب های قرمز و مشکی را بردارید و اجازه دهید هر پروب انتهای فلزی جزء یا گره ای را که می خواهید اندازه گیری کنید لمس کند.

مرحله 4: برای مقدار مقاومت به صفحه نمایش نگاه کنید. اگر از یک مولتی متر با دامنه خودکار استفاده می کنید، حتماً علامت نمایش داده شده را بررسی کنید. نماد “MΩ” به معنای مگا اهم است (1 MΩ = 1000 kΩ)، یک “kΩ” به معنای کیلو اهم (1 kΩ = 1000 Ω) نماد “Ω” به معنای اهم (1Ω = 1000 mΩ) است. اگر نتیجه یک مقدار اعشاری با نماد “Ω” باشد، بر روی میلی اهم (mΩ) است.

هنگام کاوش مدارها و قطعات ایمن باشید

کار با مدارهای الکترونیکی و الکتریکی خطرات خاص خود را دارد. برای اطمینان از آسیب نرساندن به مدار و برای ایمنی شخصی خود، باید موارد زیر را در نظر داشته باشید.

هنگام اندازه گیری مقاومت با اهم متر، لطفاً مطمئن شوید که مدار برق ندارد (مگر اینکه نیاز داشته باشید). مدار را اسکن کنید. اگر سلف، خازن یا باتری را مشاهده کردید، مطمئن شوید که باتری را خارج کرده و سپس با اتصال یک مقاومت با ارزش بالا در دو سر گره یا قطعات، مدار را تخلیه کنید.

خواندن ارزش های مقاومت

و این چیزی است که شما باید در مورد اصول اولیه مقاومت و خواندن مقادیر مقاومت بدانید. برای تقویت مهارت‌های خود، مقاومت اجزای مختلف الکترونیکی (حتماً از تخلیه خازن‌ها و سیم‌پیچ‌ها) در داخل و خارج از مدار اندازه‌گیری کنید. آشنایی با مقادیر متداول مقاومت و طرح رنگ آمیزی مقاومت نیز باعث می شود در استفاده از اهم متر مهارت بیشتری داشته باشید. همچنین ممکن است بخواهید یاد بگیرید که چگونه ولتاژ و جریان را اندازه گیری کنید زیرا آنها توانایی عیب یابی شما را بسیار افزایش می دهند.
