پس از کشف اینکه یک کابل Cat5 منفرد باعث شد برخی از دستگاههای شبکهام به 90 Mbps محدود شوند در حالی که بقیه تنظیماتم با سرعت گیگابیت کار میکرد، عمیقاً به مطالعه این پرداختم که در واقع چه عواملی یک کابل اترنت را سریعتر از دیگری میکند. رتبهبندی CAT که بر روی پوشش چاپ شده بود، تنها بخشی از داستان بود. معلوم شد که کیفیت ساخت، این که کدام جفتها واقعاً وصل شدهاند و این که شخصی که انتهای کابل را کرمپ کرده بود آیا میدانست چه میکند یا نه، به همان اندازه مهم هستند که دستهبندی. برخی کابلهای Cat5 میتوانند سرعت گیگابیت را در مسیرهای کوتاه فراهم کنند، و من کابلهای جدید Cat6 را دیدهام که نتوانستند ارتباط پایداری برقرار کنند چون شخصی انتهای آنها را بهدرستی انجام نداده بود.
پس از اینکه متوجه شدم یک کابل Cat5 منفرد باعث کاهش سرعت برخی دستگاههای شبکهام به ۹۰ مگابیت بر ثانیه میشود در حالی که بقیه تنظیمات من با سرعت گیگابیت کار میکردند، عمیقاً به بررسی این موضوع پرداختم که چه چیزی واقعاً یک کابل اترنت را از دیگری سریعتر میکند. رتبه CAT که روی جلد چاپ شده بود، تنها بخشی از داستان بود. مشخص شد که کیفیت ساخت، اینکه چه جفتهایی واقعاً وصل شدهاند و آیا کسی که انتهاها را کرمپ کرده میدانست چه میکند، به همان اندازه مهم است که رده. برخی کابلهای Cat5 میتوانند سرعت گیگابیت را در مسیرهای کوتاه فراهم کنند و من کابلهای نو Cat6 را دیدهام که نتوانستند اتصال پایداری داشته باشند چون شخصی در پایاندهی اشتباه کرده بود.
رتبه CAT محدودیت سرعت سختی نیست
مشخصات دستهبندی پایه را تعیین میکنند، نه سقف
برخی افراد رتبههای CAT را مانند محدودیتهای سرعت سخت در نظر میگیرند، اما در واقع فقط استانداردهای حداقل هستند که یک کابل باید برآورده کند. هیچ چیز مانع یک کابل Cat5 ساخته شده خوب از دستیابی به سرعت گیگابیت نمیشود اگر مس خوب باشد و نصب تمیز باشد. مشخصات Cat5 برای پهنای باند ۱۰۰ مگاهرتز تعریف میشود و محدودیتهایی برای تداخل و تضعیف سیگنال تعیین میکند. Cat5e از همان ۱۰۰ مگاهرتز استفاده میکند ولی با تحملهای سفتتر. Cat6 به ۲۵۰ مگاهرتز میرسد. اما آنچه واقعاً به دست میآورید به طول کابل، منبع تداخلهای اطراف، کیفیت کانکتورها و این که آیا تمام هشت سیم تا انتهای دیگر وصل شدهاند یا نه بستگی دارد.
من کابلهای Cat5 با طول زیر ۵۰ فوت را آزمایش کردهام که سرعتی بیشتر از انتظاراتم نشان دادند. و من کابلهای تازه نصب شده Cat6 را دیدهام که نتوانستند با یک Cat5e مناسب رقابت کنند زیرا کار کرمپینگ ضعیفی داشتهاند. این مورد مرا شگفتزده کرد: برخی تولیدکنندگان کابلهای Cat5 خود را طبق مشخصاتی میسازند که تقریباً مشابه Cat5e یا Cat6 هستند. آنها خلوص مس، نرخ پیچش و کیفیت کلی یکسانی دارند. تفاوت اصلی این است که چه گواهینامهای توسط بخش بازاریابی پرداخت شده است. گاهی تفاوت به بازاریابی و تستهای گواهینامهای که تولیدکننده پرداخت کرده است بر میگردد، نه ساختاری بنیادی متفاوت.
آنچه واقعاً داخل کابل اترنت شما است
چهار جفت پیچیده که کارهای متفاوتی انجام میدهند

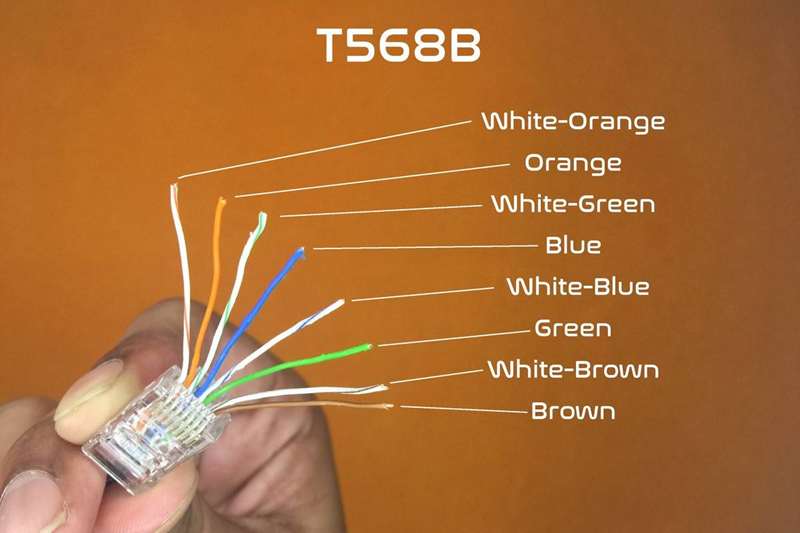

هر کابل اترنتی ساخته شده در دو دهه اخیر را باز کنید، و هشت سیم مسی داخل آن مییابید که به صورت چهار جفت پیچیده رنگی مرتب شدهاند: نارنجی، سبز، آبی و قهوهای. هر سیم جامد دور یک شریک با نوار سفید میپیچد و این پیچش تزئینی نیست. این همان طرز کار کابل برای رد تداخل است که در غیر این صورت دادههای شما را خراب میکرد.
حالا نقطهای که نصبهای قدیمی به آدمها آسیب میزنند. Cat5 در سال ۱۹۹۵ ظاهر شد، زمانی که اترنت Fast 100Mbps تازه پرطرفدار بود. این سرعت تنها به دو جفت نیاز داشت—نارنجی برای ارسال و سبز برای دریافت. جفتهای آبی و قهوهای بیکاری میکردند. بسیاری از نصبکنندگان فقط دو جفتی را که نیاز داشتند خاتمه دادند و سایر جفتها را قطع یا رها کردند.
اترنت گیگابیت همه چیز را تغییر داد بهکارگیری تمام چهار جفت به طور دوطرفه. آن نصبهای دو جفت قدیمی برای سالها کاملاً کار میکردند، اما وقتی سعی میکنید سرعت گیگابیت را از طریق آنها پیش ببرید، سقف سخت ۱۰۰Mbps ایجاد میشود. خود کابل ممکن است تمام چهار جفت را داشته باشد، اما اگر فقط دو جفت در نقاط انتهاییاش متصل باشند، در همان حالت گیر میمانید.
کیفیت ساخت مهمتر از برچسب است
خلوص مس، نرخ پیچش و شیلدینگ عملکرد واقعی را تعیین میکنند
رتبه CAT معیارهای حداقل را تعیین میکند، اما تولیدکنندگان میتوانند از آن فراتر بروند—یا در حالی که هنوز بهصورت فنی گواهینامه را پاس میکنند، مقررات را نادیده بگیرند.
مادهی سازنده هادیها بیشتر از آنچه اکثر افراد درک میکنند مهم است. مس خالص—بهویژه نوع بدون اکسیژن—سیگنالها را پاکتر از آلومینیوم پوشیده با مس (CCA) حمل میکند. CCA ارزانتر است، به همین دلیل کابلهای اقتصادی از آن استفاده میکنند، اما این صرفهجویی با کاهش سیگنال همراه است. همچنین CCA بهصورت فنی با استانداردهای TIA سازگار نیست، اگرچه این مانع بسیاری از تولیدکنندگان نمیشود که از آن استفاده کنند. اگر پیشنهادی برای کابل عمدهفروشی بیش از حد خوب به نظر میرسد، بررسی کنید که هادیها از چه مادهای ساخته شدهاند.
پرتوانی پیچش این جفتها بر توانایی کابل در مقابله با تداخل (crosstalk) تأثیر دارد. Cat5e حدود ۱.۵ تا ۲ پیچ در هر سانتیمتر دارد. Cat6 این مقدار را به دو یا بیشتر میبرد. و این نکتهای است که تا قبل از تحقیق نمیدانستم: هر جفت داخل همان کابل از نرخ پیچش متفاوتی استفاده میکند که با اعداد اول محاسبه میشود، بهطوری که پیچها هرگز همراست نمیشوند و الگوی تداخل ایجاد نمیکنند. ضخامت سیم نیز متفاوت است. Cat6 از مس ۲۳ AWG استفاده میکند که کمی ضخیمتر از ۲۴ AWG در Cat5e است. این ضخامت اضافی امکان عبور سرعتهای بالاتر در فواصل طولانیتر را فراهم میکند.
کابلهای Cat6 اغلب شامل یک اسپلین پلاستیکی که در مرکز عبور میکند تا جفتها را بهصورت فیزیکی جدا نگه دارد. Cat6a و Cat7 برای محیطهای با تداخل الکترومغناطیسی شدید، لایههای فویلی یا بافتی را اضافه میکنند. یک Cat5e با کیفیت از یک تولیدکننده معتبر میتواند در واقع از یک Cat6 ارزانقیمت ساخته شده با مس پاییندست و ساخت ضعیف برتر باشد.
کیفیت نصب میتواند همه چیز را محدود کند
کرمپها، کانکتورها و میانبرهای پیمانکار
حتی بهترین کابل با پایاندهی نامناسب عملکرد فاجعهآمیزی دارد. وقتی کابلهای اترنت خودم را برای پروژه شبکه زیرزمینیام کرمپ کردم، چندین تلاش اولیهام در آزمون شکست خورد. سیمهایی که تا انتهای کانکتور نرسیدند، کرمپهایی که بهدرستی عایق را نفوذ نکردند، جفتهایی که به ترتیب اشتباه سیمکشی شده بودند—تمام اینها باعث مشکلاتی از شکست کامل تا قطعهای متناوب شدند.
پیمانکارانی که در حین ساخت منزل کابل نصب میکنند، بهخاطر میانبرهایشان شناخته شدهاند. برخی برقکاران فقط دو جفت را خاتمه میدهند چون در آن زمان سرعت ۱۰۰Mbps کافی بود. دیگران در حین نصب یک هادی را آسیب میزنند و بهجای کشیدن دوباره، آن را بدون اتصال میگذارند. در خانه جدیدم، یک پیمانکار از Cat6 تمام شد و با هر کابل اضافهای که در کامیون بود ادامه داد، فرض کرد که من هرگز برچسبهای جلد را پس از نصب دیوارهای خشک بررسی نخواهم کرد.
اگر تسترتان فقط چهار تا شش پین را روشن میکند و نه تمام هشت پین، رویاهای گیگابیت شما مردهاند. اتصال یا به ۱۰۰Mbps کاهش مییابد یا با قطعهای تصادفی مواجه میشود. مسیرهایی که بیش از حد طولانیاند، در گوشههای تیز میپیچند یا با سیمکشی الکتریکی اشتراک میگذارند، هر چه دستهبندی باشند، تداخل را جمعآوری میکنند. وقتی مدیریت کابلهایم را تمیز کردم، فقط از نظر ظاهر نبود. نگهداری صحیح کابلها تداخل را کاهش میدهد و فشار بر روی کانکتورها را کم میکند—هر دو عاملی هستند که باعث شکستهای متناوب عصبانیکننده میشوند.
چگونه آنچه واقعا دارید را بررسی کنید
آزمون کابلها و خواندن علائم
ابتدا جلد کابل را بخوانید. دستهبندی مستقیماً روی کابل چاپ شده است و هر یکفوتم تقریباً تکرار میشود در تمام طول کابل. به دنبال متنی بگردید که میگوید CAT5، CAT5E یا CAT6—و بله، حرف «e» پس از 5 مهم است.

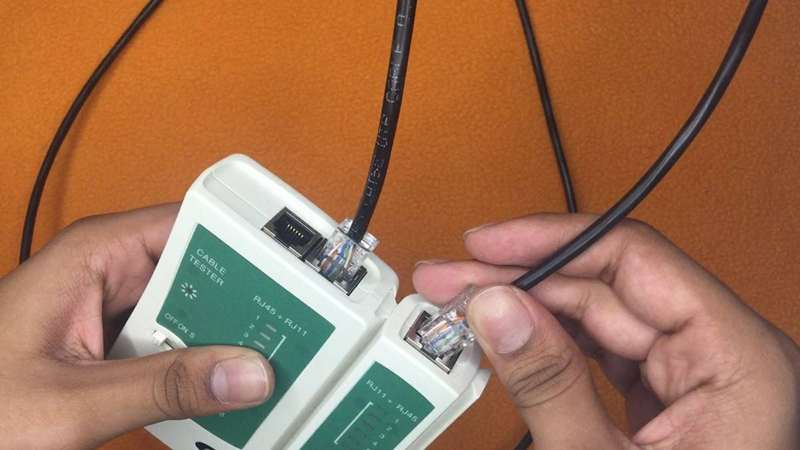

یک تستر کابل پایه در بازه ۲۰ تا ۳۰ دلار، تمام هشت پین را بهصورت پیوستگی نشان میدهد. اگر پینهای ۴، ۵، ۷ یا ۸ روشن نشوند، جفتهای مورد نیاز برای سرعت گیگابیت را ندارید. آن کابل تمام روز با ۱۰۰Mbps کار میکند، اما گیگابیت؟ هیچوقت اتفاق نمیافتد، حتی اگر روتر شما چقدر هم پیشرفته باشد.
گزارش MUO
گزارش MUO
آیا میخواهید یک بررسی سریع واقعگرایانه انجام دهید؟ لپتاپ را مستقیماً به روتر از طریق کابلی که در مورد آن تردید دارید وصل کنید و تست سرعت انجام دهید. نتایج آن را با دستگاههایی که میدانید کابلشان خوب است مقایسه کنید. اتصالات سیمی که هنوز به طور عجیب و غریبی کند به نظر میرسیدند، من را به سمت مشکلات کابل هدایت کردند نه مشکلات روتر.
کابلهایی که در طول ساخت نصب شدهاند، نیاز به بررسی دقیقتر دارند. محصولی که خودتان از آمازون خریداری کردید معمولاً درست است و بهدرستی برچسبگذاری شده است. اما آن کابلهای دیواری که برقکار سازنده پنج سال پیش کشیده است؟ ارزش دارد قبل از سرزنشکردن روتر یا ISP، آن را بررسی کنید.
سرعت گیگابیت رضایتبخش تنها توسط برچسب تضمین نمیشود
رتبه CAT روی کابل اترنت شما تنها نقطه شروع است، نه حکم نهایی درباره عملکرد. کیفیت ساخت—خلوص مس، نرخ پیچش، شیلد مناسب—میتواند یک CAT5E را مانند CAT6 عمل بدهد یا یک CAT6 را به یک ناامیدی گرانقیمت تبدیل کند. نصب نیز به همان اندازه مهم است: تمام چهار جفت باید بهدرستی پایان داده شوند تا سرعت گیگابیت حاصل شود، و یک میانبر تنبل در طول ساخت میتواند عملکرد شما را برای سالها محدود کند.
کابل قدیمی Cat5 شما ممکن است اگر کیفیت ساختش مناسب باشد و کسی که آن را پایان داده کار را بهدرستی انجام داده باشد، واقعاً خوب باشد. با این حال، اگر هنگامیکه هر دو انتها از گیگابیت پشتیبانی میکنند، همچنان سرعت ۱۰۰Mbps دریافت میکنید، بررسی کنید که آیا تمام هشت سیم واقعاً متصل هستند یا نه، پیش از سرزنش دستهبندی کابل. صرف هزینه ۲۵ دلار برای یک تستر و ده دقیقه بررسی میتواند از یک پروژه کامل سیمکشی بزرگ جلوگیری کند. یا شاید در نهایت به شما بگوید چرا آن اتاق خاص از زمان نقل مکان شما بهطور عجیبی کند بوده است.
