شما احتمالاً قبلاً آن را متوجه شدهاید — آن برجستگی استوانهای کوچک که دور انتهای اتصال کابل HDMI شما میپیچد. اکثر مردم آن را نادیده میگیرند و کابل را برای هدف اصلیاش استفاده میکنند، اما آن استوانه کوچک واقعاً سعی دارد یک مشکل واقعی مهندسی را حل کند.
شاید قبلاً به آن توجه کرده باشید — برجستهی استوانهای کوچک که دور انتهای کانکتور کابل HDMI شما میپیچد. اکثر افراد آن را نادیده میگیرند و کابل را برای منظور اصلیاش استفاده میکنند، اما آن استوانه کوچک واقعاً سعی دارد یک مشکل واقعی مهندسی را حل کند.
همواره برای کابلهای مدرن لازم نیست و اگر هنوز بهروز نکردهاید باید استفاده از کابلهای HDMI قدیمی را متوقف کنید. با این حال، درک اینکه این قطعه چه کاری انجام میدهد به شما کمک میکند تا بفهمید تولیدکنندگان چرا هنوز آن را گنجاندهاند و چه زمانی واقعاً مهم است.
برآمدگی عجیب کابل HDMI نامی دارد
آشنایی با هستهی فرنیتی که آن را نادیده میگیرید

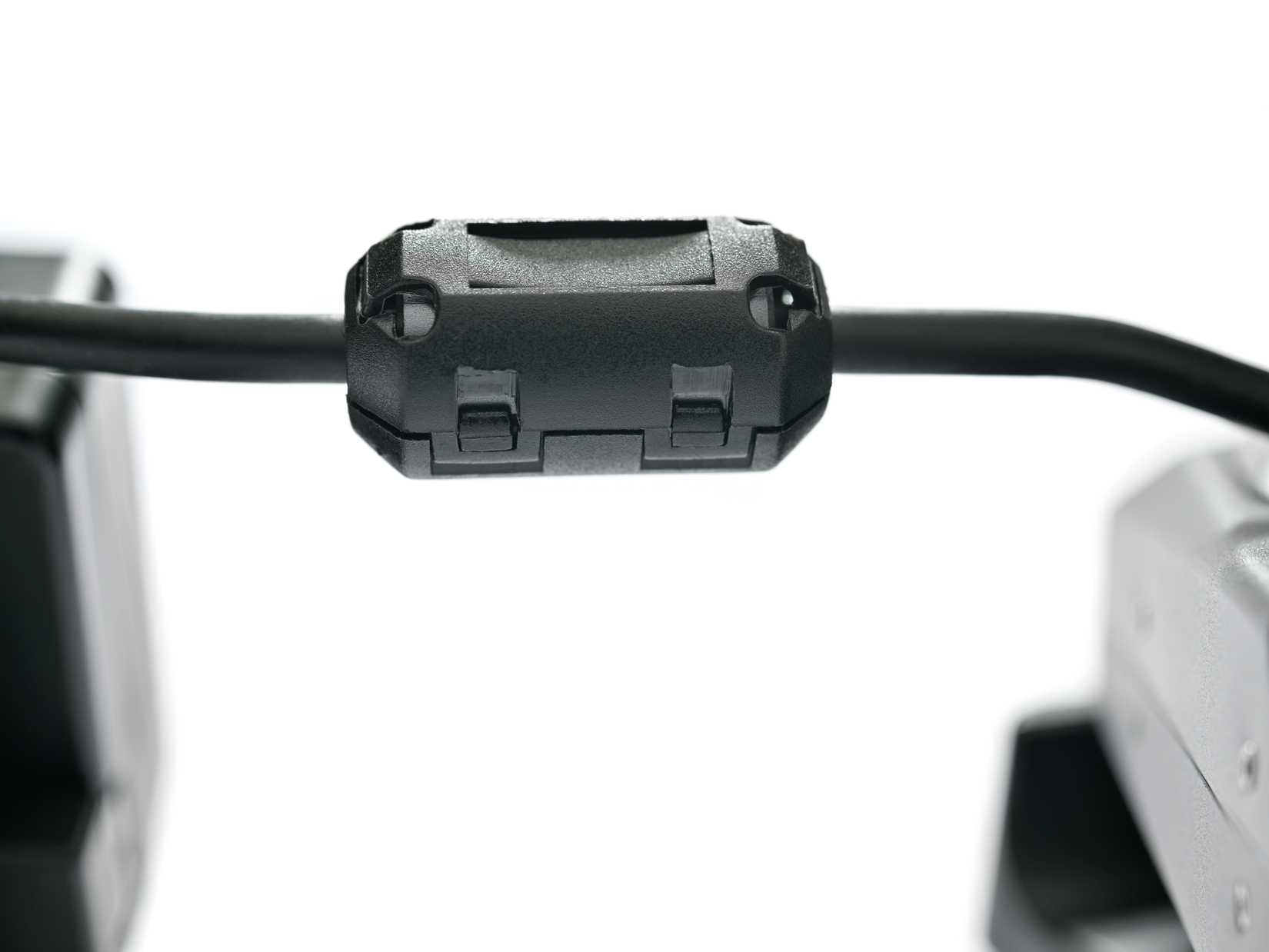

استوانه کوچکای که روی کابل HDMI خود میبینید هستهی فرنیتی نام دارد، اما با نامهای مختلفی مانند مهرهی فرنیتی، چوک فرنیتی، فیلتر EMI و غیره شناخته میشود. این هسته از مواد سرامیکی ساخته شده از اکسیدهای آهن، نیکل و زینک فشرده به شکل است.
طراحی آن بهگونهای است که بهعنوان یک القاگر مغناطیسی دور کابل شما پیچیده شود. جادو در مواد لوکس یا مهندسی عجیب نیست؛ بلکه در فیزیک واکنش فرنیتی به فرکانسهای مختلف سیگنالهای الکتریکی نهفته است. هستهی فرنیتی فقط در کابلهای HDMI وجود ندارد؛ هر کابلی که سیگنالهای حساس به تداخل را حمل میکند ممکن است این قطعه را داشته باشد.
چرا تداخل الکترومغناطیسی یک مشکل واقعی است
چگونه نویز به سیگنالهای دیجیتال نفوذ میکند
کابلهای HDMI سیگنالهای دیجیتال ویدیو و صدا با فرکانس بالا به نام TMDS یا Transition Minimized Differential Signalling را حمل میکنند. این سیگنالهای سرعت بالا در بازهی گیگاهرتز کار میکنند، به این معنی که بهمراتب در برابر تداخل الکترومغناطیسی (EMI) و تداخل فرکانس رادیویی (RFI) حساس هستند.
کابل HDMI خود را بهعنوان یک آنتن تصور کنید. بدون محافظت، میتواند نویز الکترومغناطیسی پناهجویانه از وسایل الکترونیکی خانگی، خطوط برق نزدیک، دیمرها، سیستمهای هشدار و حتی موتورها را جذب کند. همچنین میتواند انتشار خودش را بهطرف دیگر دستگاهها داشته باشد و باعث تداخل شود. این یکی از دلایل اصلی است که نباید کابلهای HDMI ارزان خریداری کنید.
اینجاست که تطبیق با مقررات وارد میشود. سازندگان الکترونیک باید به استانداردهای سختگیرانهٔ سازگاری الکترومغناطیسی (EMC) که توسط سازمانهایی مانند FCC، CE و CISPR تعیین شده، پایبند باشند. این قوانین میزان تابش تداخل فرکانسی رادیویی که یک دستگاه میتواند منتشر کند را محدود میکند. برای تولیدکنندگان کابل، افزودن هستهی فرنیتی یک راهحل هزینه‑موثر برای رعایت مقررات است؛ راهحلی که میتواند کابلی که در آزمونها ناکام میماند را به کابل عبوری تبدیل کند، بدون اینکه کل محصول را بازطراحی کنند.
چگونه هستهی فرنیتی واقعاً کار خود را انجام میدهد
فیزیک شگفتانگیز و ظریف پشت این توده

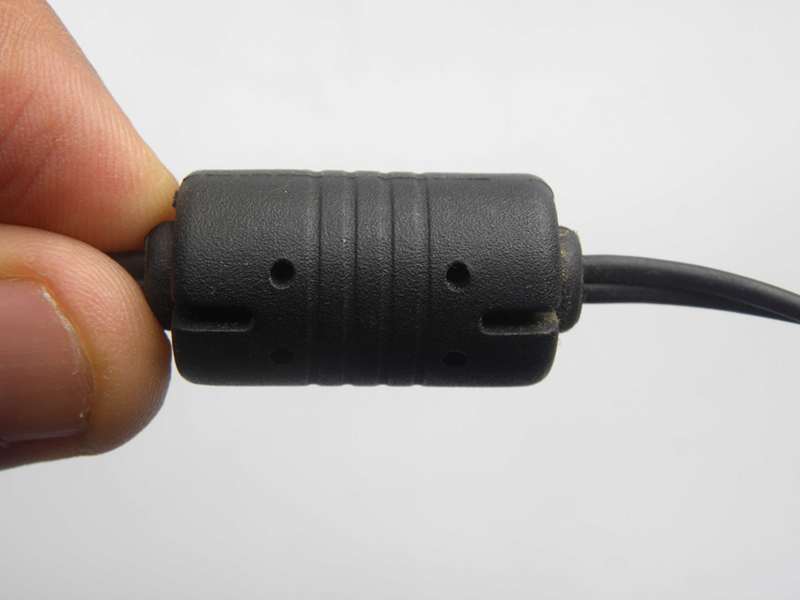

هستهی فرنیتی بهعنوان یک چوک حالت‑مشترک عمل میکند. بهعبارت ساده، یک مانع امپدانس با فرکانس بالا ایجاد میکند. همانگونه که نویز الکتریکی با فرکانسهای بالا (معمولاً بالای ۱۰ MHz) از طریق کابل شما میگذرد، هستهی فرنیتی آن انرژی ناخواسته را جذب کرده و بهصورت حرارت کم دفع میکند، بهجای اینکه در دستگاههای متصل شما ادامه یابد.
نخستین نکته این است که این اثر وابسته به فرکانس است. هستههای فرنیتی عملاً برای سیگنال HDMI شما نامرئی هستند، چرا که دادههای ویدئو و صدای موردنظر با ویژگیهای متفاوتی نسبت به نویز حالت‑مشترک جریان دارند. سیگنال مشروع شما تقریباً بدون تغییر عبور میکند، در حالی که تداخل فرکانس‑بالا مسدود میشود.
هسته این کار را بهوسیلهٔ خواص مغناطیسی خود انجام میدهد. مواد فرنیتی پرتوان مغناطیسی هستند، بهعبارت دیگر میتوانند میدانهای مغناطیسی را بهخوبی متمرکز کنند. بنابراین یک جزء نسبتاً کوچک میتواند سرکوب مؤثر EMI را بدون اضافهکردن حجم یا هزینهٔ زیاد به کابل فراهم کند.
آیا هستهی فرنیتی واقعاً تفاوتی ایجاد میکند؟
زمانی که مفید است — و زمانی که صرفاً پلاسبو است
اینکه هستهی فرنیتی تفاوت عملی ایجاد میکند یا نه، بستگی به محیط شما دارد. اگر در یک آپارتمان شهری معمولی یا خانهای حومهای با تجهیزات الکترونیکی استاندارد زندگی میکنید، احتمالاً بدون آن هیچ کاهش کیفیت تصویری یا صوتی را احساس نخواهید کرد. کابلهای HDMI مدرن از پیش با شیلدینگ و سیگنالینگ تفاضلی متعادل طراحی شدهاند که اکثر سناریوهای تداخل رایج را مدیریت میکنند.
با این حال، اگر در یک سالن کنفرانس با چندین سیستم الکترونیکی، نزدیک ایستگاههای نیروگاهی یا در محیطی الکترومغناطیسی پر نویز با کابلهای بیمحافظ و تجهیزات الکتریکی متعدد کار میکنید، کابل مجهز به فرنیتی میتواند از پدیدههای مزاحم مانند لرزش تصویر، صدای استاتیک یا قطعوخاطی سیگنال جلوگیری کند. نصبکنندگان حرفهای اغلب کابلهای دارای فرنیتی را برای عیبیابی تداخل در چنین شرایطی در اختیار دارند.
عضویت برای دریافت نکات عملی HDMI و EMI
همچنین شایان ذکر است که هستههای فرنیتی برای کابلهای دادهٔ موازی و کابلهای برق بهتر عمل میکنند تا برای کابلهای سیگنال دیفرانسیل سرعت بالا مانند HDMI مدرن، USB 3.0 یا DisplayPort. این کابلهای جدید هماکنون دارای بهبودهای طراحی هستند که نیاز به هستهی فرنیتی را نسبت به رابطهای سریال قدیمی کمتر میکند.
آیا هنگام خرید کابل HDMI باید اهمیت بدهید؟
آنها همیشه ضروری نیستند، اما داشتنشان میتواند مفید باشد
آن استوانه کوچک روی کابل HDMI شما بیمصرف نیست، اما همیشه ضروری نیز نیست. بههرحال، برخلاف کابلهای HDMI با روکش طلا که هیچ بهبودی ملموسی ارائه نمیدهند، هستههای فرنیتی واقعاً کار میکنند.
این یک راهحل مهندسی عملی برای یک مشکل واقعی است. تولیدکنندگان عمدتاً برای برآورده کردن الزامات تطبیق با مقررات این قطعات را افزودند و در محیطهای پرنویز بهطور واقعی مفیدند. برای استفاده خانگی، اگرچه، کابل شما بدون آن نیز بهخوبی کار میکند.
سخت کار کنید، سخت بازی کنید، اما اتاق نشیمن خود را بهظاهر «مناسب» نگه دارید
پس نیازی نیست درباره اینکه آیا کابل HDMI شما هستهی فرنیتی دارد یا نه، وسواس داشته باشید. مگر اینکه بدانید محیطی که در آن از کابل استفاده میکنید تداخل الکترومغناطیسی قابل توجهی داشته باشد. اگر کابل جدیدی میخرید، بررسی کنید که هستهی فرنیتی دارد یا نه و ترجیحاً همان را خریداری کنید. اما اگر موجود نبود، زیاد نگران نباشید؛ تصویر و صدای HDMI شما همچنان تمیز خواهد ماند.
